    滚筒筛技术参数及性能特点和工作原理

    发布时间:2019-10-14   来源:沃尔森机械   浏览量:154次

                                           滚筒筛技术参数及性能特点和工作原理

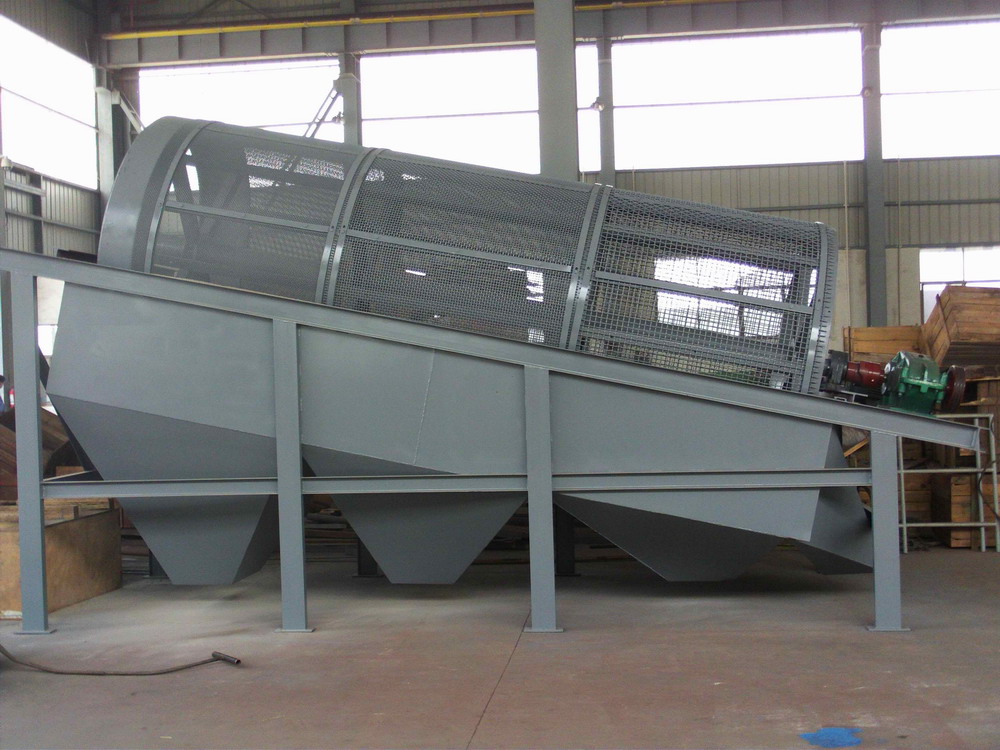

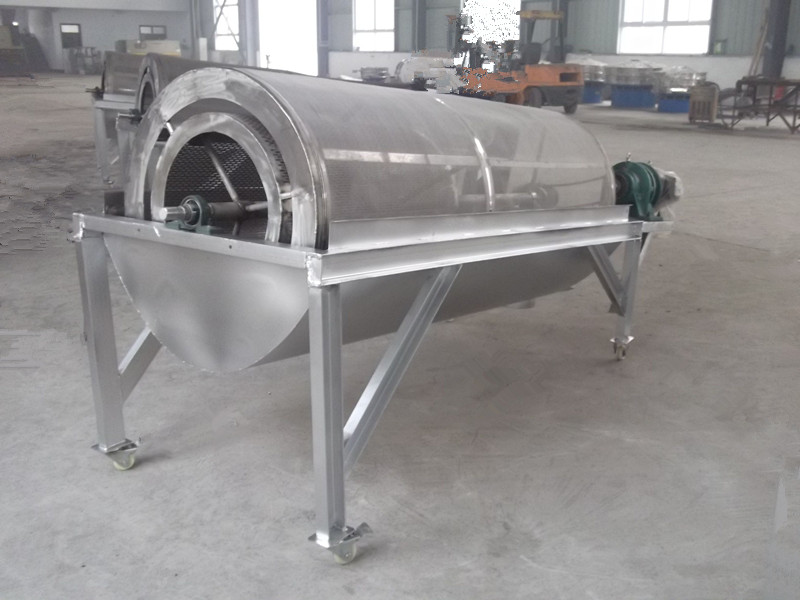

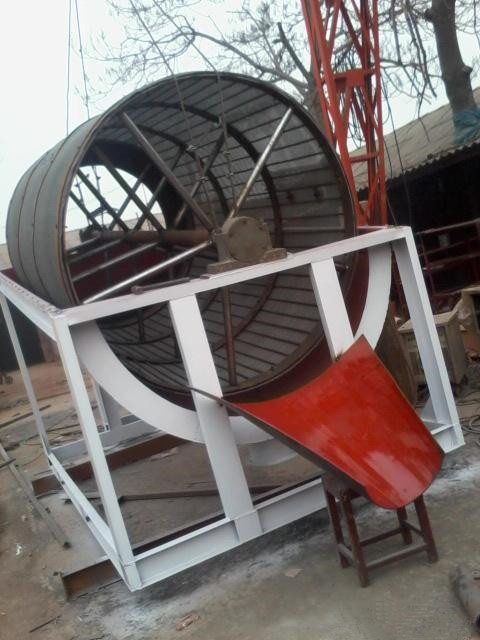

    一、滚筒筛沙机产品介绍:滚筒筛沙机是由六角形滚筒、机架、漏斗、减速器、电动机五个部分成。破碎的石料进入滚筒后,一方面随着滚筒转动而被筛选,一方面粒度大的石料沿着滚筒的斜度向前流动,通过不同网目的的筛网逐渐被筛出。不大的石料筛出后落入各自的漏斗,然后由人工运出或自流送往成品堆。







    1、滚筒筛工作原理



     滚筒筛沙机有效解决了,振动筛分设备在筛分湿式物料出现堵塞现象(筛网容易被湿式物料粘度),造成物料的筛分效率低;滚筒筛提高筛分物料的工作效率与可靠性,降低了生产能耗等优点;改进后的滚筒筛主要在筛筒内增加了打砂装置,主要解决问题是:将呈团物料打碎、打散,增加物料筛分效率:在筛网面安装了网面清理装置,这样利于对粘附在筛网物料进行清理以免堵塞网孔,提高筛分效率。



    2 、主要技术参数



    设备型号

    外形尺寸(m

    电机功率(KW

    料斗尺寸(m

    输送带(m

    筛网尺寸(m

    筛孔尺寸(m)

    工作效率

    16型筛沙机

    5*1.2*2.1

    4

    2.1*1.1

    0.5

    1.5*0.6

    0.01(可更换)

    20³-25³/h

    20型筛沙机

    5.1*1.2*2.4

    4

    2.4*1.2

    0.6

    1.5*0.6

    0.01(可更换)

    30³-35³/h

    30型筛沙机

    7.5*1.45*2.65

    5.5-7.5

    3*1.45

    0.8

    2.1*0.9

    0.01(可更换)

    60³-80³/h

    50型筛沙机

    9*1.55*3.2

    9-11

    3.4*1.55

    1

    2.6*1.0

    0.01(可更换)

    100³-120³/h



     3.滚筒筛性能特点



    a 、筛孔不易堵塞。



    b 、运行平稳,噪声低。



    c 、结构简单,维修方便。



    d 、整机可靠性高,一次性投资少。



    e 、采用筛网,筛分效率高,使用寿命长。



     4、滚筒筛适用范围



    适宜筛分各种性质的物料以及煤、焦炭、白灰等潮湿易堵塞物料,筛下产品大<100mm,中间10~50mm,细可达 ≤3mm以下 。



     5.滚筒筛安装与维护



    机器的维护保养是一项极其重要的经常性的工作,它应与极其的操作和检修等密切配合,应有专职人员进行值班检查。



    机器的维护



    1、轴承担负机器的全部负荷,所以良好的润滑对轴承寿命有很大的关系,它直接影响到机器的使用寿命和运转率,因而要求注入的润滑油必须清洁,密封必须良好,本机器的主要注油处(1)转动轴承(2)轧辊轴承(3)所有齿轮(4)活动轴承、滑动平面.



    2、新安装的轮箍容易发生松动必须经常进行检查.



    3、注意机器各部位的工作是否正常.



    4、注意检查易磨损件的磨损程度,随时注意更换被磨损的零件.



    5、放活动装置的底架平面,应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动,以致发生严重事故.



    6、轴承油温升高,应立即停车检查原因加以消除。



    7、转动齿轮在运转时若有冲击声应立即停车检查,并消除异常情况。



     安装试车



    1、该设备应安装在水平的混凝土基础上,用地脚螺栓固定。



    2、安装时应注意主机体与水平的垂直。



    3、安装后检查各部位螺栓有无松动及主机仓门是否紧固,如有请进行紧固。



    4、按设备的动力配置电源线和控制开关。



    5、检查完毕,进行空负荷试车,试车正常即可进行生产。
