    圆形旋振筛网架分几种?如何换网?

    发布时间:2020-06-23   来源:沃尔森机械   浏览量:143次


    圆形旋振筛网架分几种?如何维修?

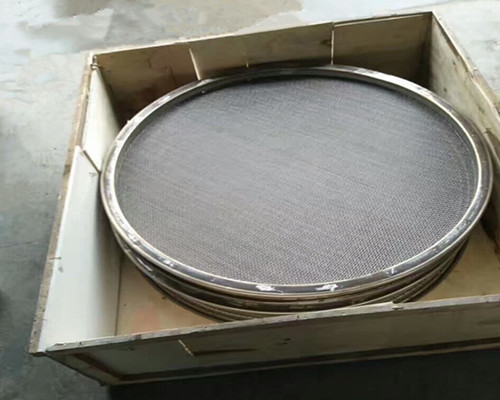

    一.振动筛子母网架,L型振动筛网架,子母网式振动筛网架的分类:

      1、旋振筛网架(又称为:子母型网架、L型网架)是一种普遍应用的旋振筛网架结构,其结构结实耐用,是旋振筛网架结构中为坚固的网架结构之一。该系列网架可以更换母网和子网,子网更换及其方便,普通工人可以在3分钟左右更换好子网。

      2、浆液过滤用网架(又称单网双箍网架、泥浆过滤网架)是在浆液过滤、固液分中常用的,可采用单网结构、双网结构.


    二. 子母网式振动筛网架介绍:

    网架是振动筛分设备中关键的核心部件,网架结构的选择会对筛分效果有着重要的影响,不同的筛分设备与之有不同的配套网架。网架坚固性强,适合比重大的物料筛分和过滤、使用寿命长、不会变型、可以重复维修使用、振动筛网架对筛网起到非常好的保护作用,

    三.

    振动筛网架的材质:

    振动筛网架组合主要是用来固定筛网的,网架结构根据使用条件及筛网丝径的不同也有所区别,沃尔森的网架组合主要有:子母扣(也叫公母槽)网架,该网架和中框焊接在一起;子母网网架、粘网网架及简易网架等,后三种的网架和中框是分开的。

    振动筛网架组合使用的材质主要有不锈钢和普通碳钢。沃尔森可以根据客户需求为您量身打造适合的网架组合。

    四. 振动筛网架常用型号介绍:

    常用型号有Φ600mm、Φ800mm、Φ1000mm、Φ1200mm、Φ1500mm、Φ1800mm和Φ2000mm等。


    五.

    振动筛网架结构介绍:

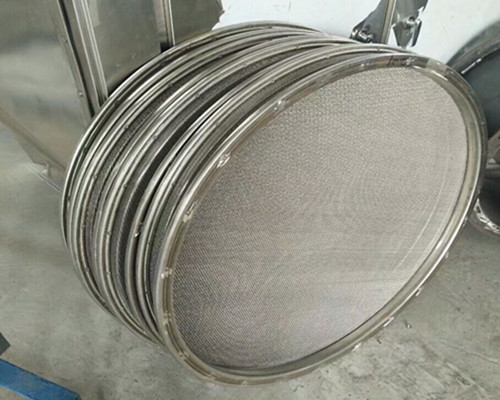

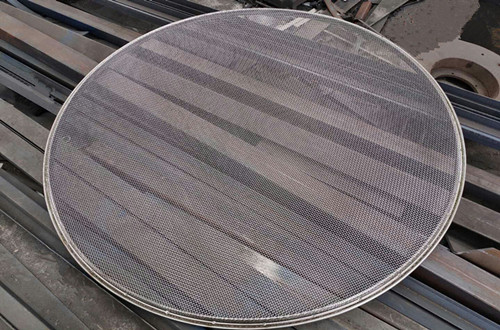

    1U型网架又叫子母网结构,属于旋振筛常普遍使用的型号,先用压网工装把粗丝径的筛网固定在U型槽内,这层筛网称之为目网,再将工作网固定平铺在目网上边,用卡箍固定四周,这种网架结构的优势就是更换工作网比较快,工作网下的目网其骨架作用,支撑工作筛网,保证筛面的平整度,防止物料冲击压塌工作网,同时又防止筛板上的弹跳球撞击工作网,把工作网撞破,这种网架结构的*缺点就是目网与工作网重叠部分,影响筛分面积。


    2、子母扣网架又叫公母槽法兰网架,旋振筛就是两个法兰一个凹槽,一个凸槽,把凸槽法兰焊接在筛框内,以凹槽法兰为活动件,将筛网放置在两个法兰中间,用螺丝锁紧,筛面自然拉紧平展,一般12-30目的筛网采用这种结构.
