超声波振动筛使用说明及按装调试

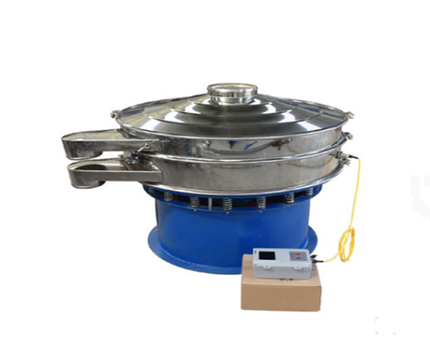

超声波振动筛，由立式振动电机轴的上下两端的偏心重锤产生振动源，使超声波振动筛参振的上部在水平、垂直、倾斜方向做三次元运动，调节上、下部重锤的相位角，可改变物料在筛面上不同的运动轨迹，来满足不同比重物料的筛分或过滤，增减上、下部重锤附加重块的数量，会产生不同的振动力，可以达到不同比重、不同目数（或孔径）物料的较佳筛分、过滤效果。

超声波振动筛是一种特殊型、精度筛分、过滤机械产品，本系列产品广泛运用于各类干式、湿式及多种几何形状物料的筛分、过滤作业，可通过不同目数（或孔径）的筛网，把不同颗粒状、粉状、液体状等物料很好的连续筛分或过滤，以满足多种物料的不同需要。XZS型超声波振动筛为封闭结构，性能稳、噪音低，粉尘不飞扬、液体溢散，可连续作业；是化工、塑料、食品、矿业、磨料、陶瓷、造纸等行业的产品。

三、超声波振动筛的安装、调试

1、取下运输固定卡子，由于筛机的底框和振动体是通过弹簧连接的，因此在运输时通过运输固定卡子将超声波振动筛的上、下部固定为一整体，以免将超声波振动筛的上部和弹簧损坏掉，在进入安装现场安装好后，须将运输固定卡子取下来方可使用，严禁未取固定卡子试机、使用。

2、按照（参照附图1）设备各部位名称图，仔细检查有无异常，如有异常请与我公司联系。

3、安装时应将筛机放在水平的基础上，在不打基础的场合下，应在工作台和机座之间敷设防振橡胶板。

4、振动电机及筛机内的电缆线在工作时经受着剧烈的振动，为了安全生产须接标准地线。

5、超声波振动筛每层都可以做360°旋转，松开锁紧环螺栓，调整好每层出料口所需位置，然后上紧锁紧环螺栓，上紧方法是一边上螺帽，一边用木棒或橡胶锤锤击锁紧环外圆周边，直至锤击没有松动声为止。

四、超声波振动筛上、下重锤的调整

1、改变超声波振动筛上、下重锤的相位角，可以改变物料在筛网上的运动轨迹和停留时间，为使筛机适应不同物料所需的分离状态，如物料的分布、处理量、分离效率、过网率等各种变化，应将它调整到好的状态。

2、上重锤不可调整角度，打开超声波振动筛底桶调整孔，松开下重锤固定螺栓，根据所筛分物料的运动轨迹，向出料口反方向调整上、下重锤的相位角，然后将少量物料放在筛网上面，让筛机运转，做筛面物料运动轨迹检查，如处理参数达到效果时，停机上紧固定螺栓，调整就结束了（切记上紧固定螺栓）
