    钾长石筛分用方形直线振动筛

    发布时间:2022-04-28   来源:沃尔森机械   浏览量:155次

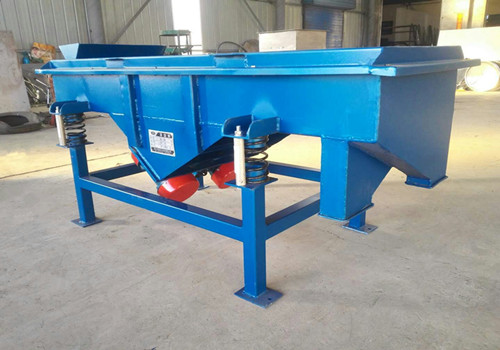

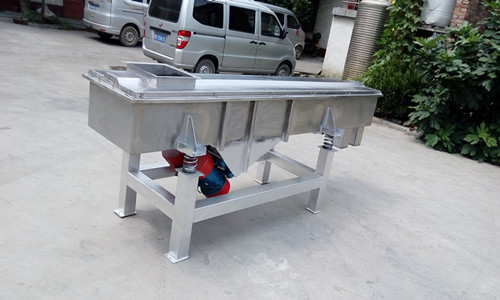

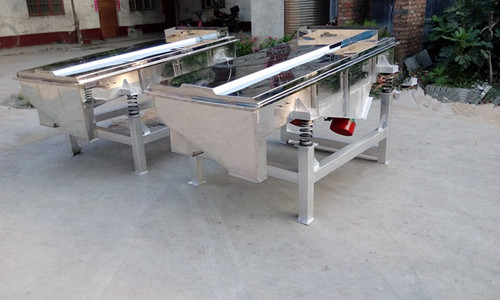

                                          钾长石筛分用方形直线振动筛

    方形直线振动筛使用范围非常广泛,规格型号多,层数1-5层,筛网可随时更换,操作简单,使用方便。

    方形直线振动筛主要应用于化工、食品、塑料、药业、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状或颗粒状物料的筛分.

    钾长石属于窑业类,比重沉,一般筛分的产量多,物料属于粗粉料,可以分单层分选,也可以多等级选分,所以选用方形直线振动筛可满足产量要求和细筛分要求。

    直线筛的特点

    稳定可靠、消耗少、噪音低、时间长、振型稳、筛分等。

    1.密封性好、极少粉尘溢散。

    2.耗能少、噪音低、筛网使用时间长。

    3.筛分、处理量大、结构简单。

    4.封闭结构、自动排料、更适合于流水线作业。

    5.筛体各部分均采用扎制钢板及型材焊接而成(部分组体间为螺栓连接)整体刚度好,牢固可靠。



    直线筛工作原理

    直线振动筛工作时,两电机同步反向旋转使激振器产生反向激振力,迫使筛体带动筛网做纵向运动,使其上的物料受激振力而周期性向前抛出一个射程,从而完成物料筛分作业. 直线振动筛是双振动电机驱动。当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分。给料粒度不大于10mm

     技术参数和外形尺寸

    型    号

    520

    525

    530

    1020

    1025

    1030

    公称尺寸(mm)

    500×2000

    500×2500

    500×3000

    1000×2000

    1000×2500

    1000×3000

    物料粒度(mm)

    0.074--10

    0.074--10

    0.074--10

    0.074--10

    0.074--10

    0.074--10

    振次(次/分)

    960

    960

    960

    960

    960

    960

    筛面倾角

    0°-7°

    0°-7°

    0°-7°

    0°-7°

    0°-7°

    0°-7°

    振    幅

    3—4.5

    3—4.5

    3—4.5

    3—4.5

    3—4.5

    3—4.5

    层    数

    1--6

    1--6

    1--6

    1--6

    1--6

    1--6

    功率(kw)

    2×(0.4-0.75)

    2×(0.4-0.75)

    2×(0.4-0.75)

    2×(0.4-1.1)

    2×(0.4-1.1)

    2×(0.4-1.5)



    直线筛结构说明

     本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

    1、筛箱:由数种厚度不同的钢板焊制而成,具有的强度和刚度,是筛机的主要组成部分。

    2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

    3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

    4、振动电机(使用与维修方法详见振动电机使用说明书)。

    5、电机台座:安装振动电机,使用前连接螺钉须拧紧,新筛机试用前三天、须反复紧固,以免松动造成事故。

    6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧须垂直与地面。

    7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱须垂直与地面,两支柱下面的槽钢应相互平行。
