花生壳，稻壳，谷物筛分直线振动筛

                                    花生壳，稻壳谷物筛分直线振动筛

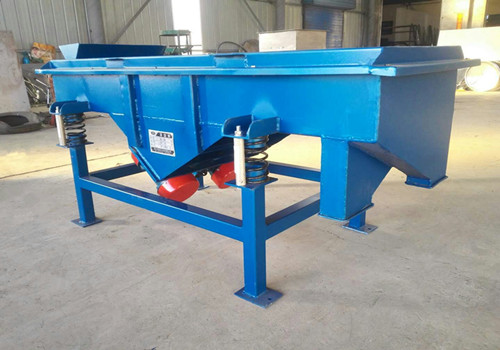

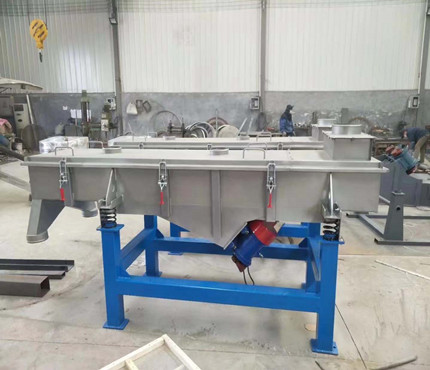

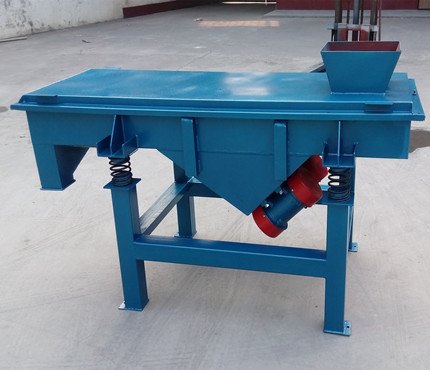

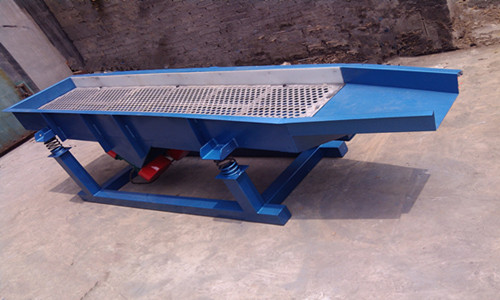

牧业用稻壳，花生壳，花生秧，谷物等物料筛选除尘用直线振动筛，方形直线震动筛规格型号多，也可以按客户尺寸定制，层数1-5层可选，筛网可以随意更换，直线振动筛使用非常广泛。

直线筛概述

（直线筛）利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出料口排出。具有耗能低、产量多、结构简单、易维修、封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。

直线筛使用范围

对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、建材、粮食、炭素、化肥等行业．

直线筛的特点

稳定可靠、消耗少、噪音低、时间长、振型稳、筛分细等。

1.密封性好、极少粉尘溢散。

2.耗能少、噪音低、筛网使用时间长。

3.筛分细、处理量大、结构简单。

4.封闭结构、自动排料、更适合于流水线作业。

5.筛体各部分均采用扎制钢板及型材焊接而成(部分组体间为螺栓连接)整体刚度好,牢固可靠。

直线筛工作原理

直线振动筛工作时，两电机同步反向旋转使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业. 直线振动筛是双振动电机驱动。当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分。给料粒度不大于10mm。

 技术参数和外形尺寸

直线筛结构说明

 本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉须拧紧，新筛机试用前三天、须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧须垂直与地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱须垂直与地面，两支柱下面的槽钢应相互平行。

直线筛安装调试与使用

 该设备应固定在地基上，由预埋螺栓固定。如不打地基，应在工作台与设备机座之间敷设防振橡胶板，在使用前须给设备配置安全可靠的接地保护线.。

注意：设备安装到位后，开机前须将运输时用来固定筛体和机座的装置拆掉。

新筛机安装好以后，应按以下要求检查：

1、检查振动电机绕组对地的绝缘电阻，若＜20MΩ须烘干后方能使用。

2、筛体和机座上、下弹簧座圈上，弹簧应垂直嵌入弹簧座圈，以保证筛体平衡，筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。

3、闭合电源开关，确认振动电机同步反向旋转，进行10-20分钟空运转，设备在运行时如有异常声音，应迅速关机进行检查处理。设备运转正常后，可将少量需筛分的物料通过进料口设入筛机内，确认物料向出料口方向行进，然后逐渐增加到所需和所能承受的给料量。

4、筛分物料时，应在进料口将物料均匀投入，保证筛面上的物料均匀分布。物料下落时，不得有大的冲击，以免损坏筛网，特殊情况下（如物料粒度相差悬殊大、物料比重大等）应在进料口上加一层较粗的筛网作缓冲。

5、用户可根据筛机的层数，物料比重不同来增减筛机的激振力（通过调节振动电机两端偏心重锤的夹角来增减激振力），使筛机达到筛分效果。

6、设备在停机时产生瞬间的共振区，此时振幅和噪声会明显增大，属正常现象，设备在开停机前，筛面上不得有存留物料，筛网需经常检查是否张紧、破损，如有破损要即时更换。
