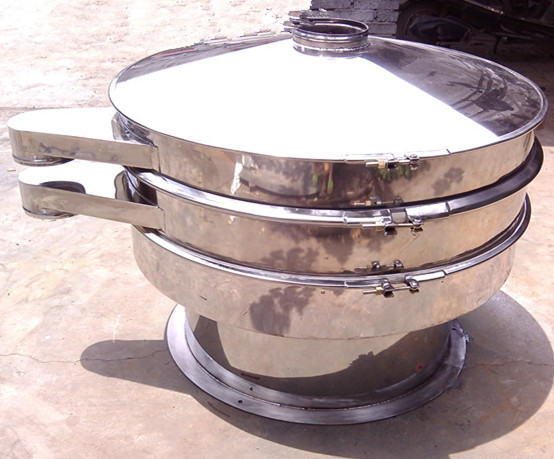

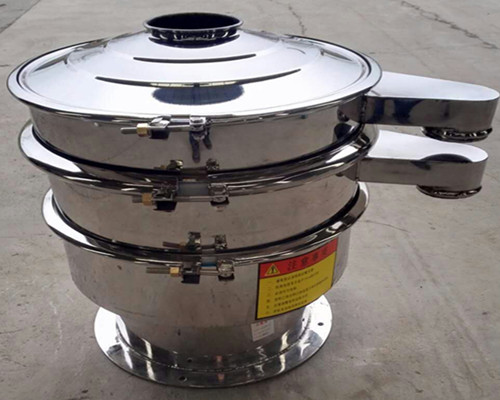

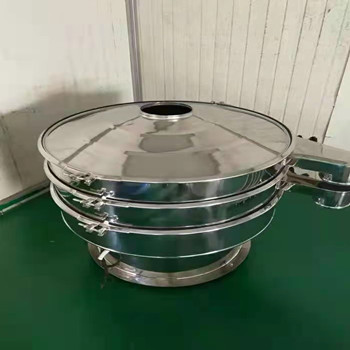

石墨筛分三次元震动筛选机
我厂的S49系列三次元振动筛分过滤机（旋振筛）使用广泛，多年来我厂工程技术人员广泛听取用户反馈信息，不断对产品进行设计改进，多次对技术参数进行优化。产品质量赢得了用户的肯定和赞誉。

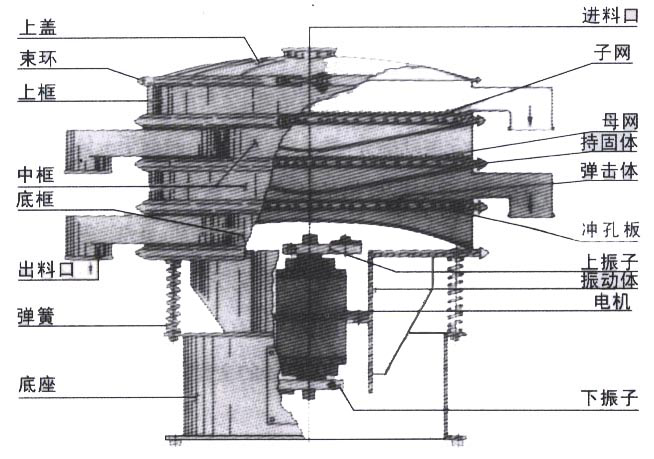

一、工作原理及结构图：
旋振筛是一种精度筛分机械，其噪音低、筛分细，换网只需3-5分钟，封闭结构，适用于粒、粉、粘液等物料的筛分过滤。旋振筛是由直立式振动电机作激振源，电机上、下两端安装有偏心重锤，将电机旋转的运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节电机上、下两端的相位角，可以改变物料在筛面上的运动轨迹。
|
物料流动方向 |
重锤夹角 |
效果 |
主要用途 |
|
|
5° |
原料系由中心直线流向圆周方向 |
概略分级 将易于筛分的物料作大量分级，粗粒的筛分 |
|
|
15° |
开始旋涡运动 |
用于一般筛分 |
|
|
85° |
长的旋涡运动 |
精密分级，用于微粉凝聚性及含水率之原料分级 |
|
|
98° 以上 |
原料向中央集中 |
用途 |
二、工作特点:
筛选范围广--系列三次元旋振筛能分选的原料范围：颗粒、细粉、浆液都可以筛选。筛分细500目（28微米），过滤细5微米。
网孔防堵塞--三次元振动筛自动清理堵网装置把堵网几率降到小。
单层或多层分选--每台旋振筛可选一至五层筛网，能同时进行二到六个等级的分选或过滤。
筛选--进机物料自动排放，机内无存料。同等筛面筛机比其他类型筛机有更大容量。
筛网更换便捷—旋振筛根据不同需要有多种网架结构；其中一种把更换筛网的时间降到3～5分钟，比其他类型筛机节约30～60分钟。筛网时间长，筛分细。
振动无机械传导—旋振筛的振动源产生的三次元振动平稳，设备可安装到所需位置且便于移动。
三、适用目的：
1、分级：用S49系列三次元振动筛分•过滤机一台即可连续对产品实行分离筛选，多层使用一次可分离筛选出六组不同粒径的产品且不会出现颗粒大小比例不一致的现象，多适用于干物料的筛分。
2、去液体：本设备单层、多层使用，可处理固体、液体的混合物料。实现固液分离，并筛选过滤出不同的目的物料。
3、去杂质：本设备可对大量物料，除去大小不同的小部分物料，进行分离。
四、主要适用行业:
化工行业：树脂、涂料、化妆品、油漆、塑料、橡胶等。
食品行业：糖粉、淀粉、味精、米粉、奶粉、蛋粉、酱油、果汁及各种添加剂等。
磨料、玻璃、陶瓷行业：硅砂、氧化铝、研磨粉、玻璃粉、陶土浆料、釉料等。
金属、冶金矿业：铝粉、铅粉、铜粉、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、高岭土、氧化铝、石英砂等。
。
五、旋振筛标准机型技术参数：
|
型 号 |
S49-600 |
S49-800 |
S49-1000 |
S49-1200 |
S49-1500 |
S49-1800 |
S49-2000 |
|
直径mm |
Φ600 |
Φ800 |
Φ1000 |
Φ1200 |
Φ1500 |
Φ1800 |
Φ2000 |
|
筛网面积m |
0.24 |
0.45 |
0.67 |
1.0 |
1.6 |
2.43 |
3.01 |
|
筛网规格（目） |
2-500 |
||||||
|
进料粒度mm |
<Φ10 |
<Φ15 |
<Φ20 |
<Φ30 |
|||
|
振次rpm |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
|
筛面直mm |
Φ560 |
Φ760 |
Φ930 |
Φ1130 |
Φ1430 |
Φ1760 |
Φ1960 |
|
层数 |
1-5 |
||||||
|
功率Kw |
0.25 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
六、旋振筛规格表：
|
型 号 |
功率(KW) |
筛机直径 |
体 积 |
网层数 |
|
1S S49-400-2S 3S |
0.18KW |
350mm |
580×580×560 580×580×670 580×580×780 |
1 2 3 |
|
1S S49-600-2S 3S |
0.55KW |
560mm |
800×800×750 800×800×890 800×800×1030 |
1 2 3 |
|
1S S49-800-2S 3S |
0.75KW |
760mm |
900×900×750 900×900×890 900×900×1030 |
1 2 3 |
|
1S S49-1000-2S 3S |
1.1KW |
930mm |
1160×1160×810 1160×1160×950 1160×1160×1090 |
1 2 3 |
|
1S S49-1200-2S 3S |
1.5KW |
1130mm |
1360×1360×885 1360×1360×1050 1360×1360×1275 |
1 2 3 |
|
1S S49-1500-2S 3S |
2.2KW |
1430mm |
1850×1850×990 1850×1850×1185 1850×1850×1380 |
1 2 3 |
|
1S S49-1800-2S 3S |
3KW |
1760mm |
2200×2200×1050 2200×2200×1250 2200×2200×1450 |
1 2 3 |
