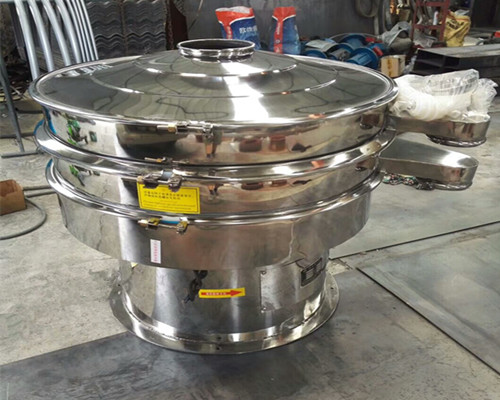

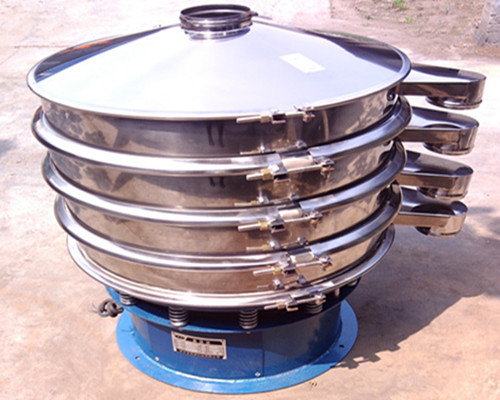

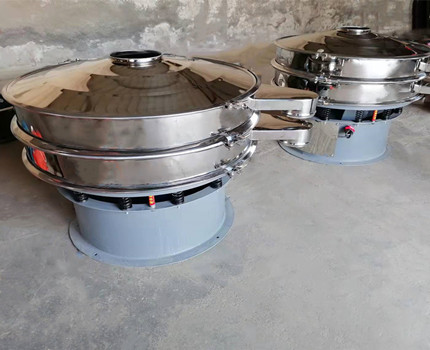

蔬菜干筛选除杂三次元旋振筛
一，三次元旋振筛分3种材质，1.整机304材质，2.与物料接触部分304不锈钢材质，3.整机碳钢材质，旋振筛型号有多种：400-600-800-1000-1200-1500-1800MM，层数分1-5层，可以根据需要自定层数，旋振筛是自动出料，适用行业非常广泛，食品，药业，化工，造纸，金属，冶金，窑业等。
食品行业筛选震动筛，像面粉，淀粉，奶粉，花生米，大米，果干，蔬菜干，香菜丁，红萝卜丁，香菇丁等物料，分选，除杂，过滤，分级，筛选去石效果非常好。
二、工作特点:
筛选范围广--系列三次元旋振筛能分选的原料范围：颗粒、细粉、浆液都可以筛选。筛分细500目（28微米），过滤细5微米。
网孔防堵塞--三次元振动筛自动清理堵网装置把堵网几率降到小。
单层或多层分选--每台旋振筛可选一至五层筛网，能同时进行二到六个等级的分选或过滤。
筛选--进机物料自动排放，机内无存料。同等筛面筛机比其他类型筛机有更大容量。
筛网更换便捷—旋振筛根据不同需要有多种网架结构；其中一种把更换筛网的时间降到3～5分钟，比其他类型筛机节约30～60分钟。筛网时间长，筛分细。
振动无机械传导—旋振筛的振动源产生的三次元振动平稳，设备可安装到所需位置且便于移动。
三、适用目的：
1、分级：用S49系列三次元振动筛分•过滤机一台即可连续对产品实行分离筛选，多层使用一次可分离筛选出六组不同粒径的产品且不会出现颗粒大小比例不一致的现象，多适用于干物料的筛分。
2、去液体：本设备单层、多层使用，可处理固体、液体的混合物料。实现固液分离，并筛选过滤出不同的目的物料。
3、去杂质：本设备可对大量物料，除去大小不同的小部分物料，进行分离。
四、主要适用行业:
化工行业：树脂、涂料、化妆品、油漆、塑料、橡胶等。
食品行业：糖粉、淀粉、味精、米粉、奶粉、蛋粉、酱油、果汁及各种添加剂等。
磨料、玻璃、陶瓷行业：硅砂、氧化铝、研磨粉、玻璃粉、陶土浆料、釉料等。
金属、冶金矿业：铝粉、铅粉、铜粉、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、高岭土、氧化铝、石英砂等。
。
五、旋振筛标准机型技术参数：
|
型 号 |
S49-600 |
S49-800 |
S49-1000 |
S49-1200 |
S49-1500 |
S49-1800 |
S49-2000 |
|
直径mm |
Φ600 |
Φ800 |
Φ1000 |
Φ1200 |
Φ1500 |
Φ1800 |
Φ2000 |
|
筛网面积m |
0.24 |
0.45 |
0.67 |
1.0 |
1.6 |
2.43 |
3.01 |
|
筛网规格（目） |
2-500 |
||||||
|
进料粒度mm |
<Φ10 |
<Φ15 |
<Φ20 |
<Φ30 |
|||
|
振次rpm |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
|
筛面直mm |
Φ560 |
Φ760 |
Φ930 |
Φ1130 |
Φ1430 |
Φ1760 |
Φ1960 |
|
层数 |
1-5 |
||||||
|
功率Kw |
0.25 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
六、旋振筛规格表：
|
型 号 |
功率(KW) |
筛机直径 |
体 积 |
网层数 |
|
1S S49-400-2S 3S |
0.18KW |
350mm |
580×580×560 580×580×670 580×580×780 |
1 2 3 |
|
1S S49-600-2S 3S |
0.55KW |
560mm |
800×800×750 800×800×890 800×800×1030 |
1 2 3 |
|
1S S49-800-2S 3S |
0.75KW |
760mm |
900×900×750 900×900×890 900×900×1030 |
1 2 3 |
|
1S S49-1000-2S 3S |
1.1KW |
930mm |
1160×1160×810 1160×1160×950 1160×1160×1090 |
1 2 3 |
|
1S S49-1200-2S 3S |
1.5KW |
1130mm |
1360×1360×885 1360×1360×1050 1360×1360×1275 |
1 2 3 |
|
1S S49-1500-2S 3S |
2.2KW |
1430mm |
1850×1850×990 1850×1850×1185 1850×1850×1380 |
1 2 3 |
|
1S S49-1800-2S 3S |
3KW |
1760mm |
2200×2200×1050 2200×2200×1250 2200×2200×1450 |
1 2 3 |
七、旋振筛标准尺寸图：
|
型 号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
S49-400-1S |
472 |
372 |
150 |
400 |
110 |
60 |
300 |
550 |
270 |
|
S49-400-2S |
472 |
372 |
150 |
400 |
110 |
60 |
300 |
660 |
|
|
S49-400-3S |
472 |
372 |
150 |
400 |
110 |
60 |
300 |
770 |
|
|
S49-600-1S |
560 |
460 |
200 |
600 |
120 |
80 |
380 |
730 |
340 |
|
S49-600-2S |
560 |
460 |
200 |
600 |
120 |
80 |
380 |
865 |
|
|
S49--600-3S |
560 |
460 |
200 |
600 |
120 |
80 |
380 |
1000 |
|
|
S49--800-1S |
680 |
580 |
200 |
800 |
130 |
90 |
550 |
730 |
340 |
|
S49--800-2S |
680 |
580 |
200 |
800 |
130 |
90 |
550 |
865 |
|
|
S49--800-3S |
680 |
580 |
200 |
800 |
130 |
90 |
550 |
1000 |
|
|
S49--1000-1S |
800 |
700 |
250 |
970 |
150 |
110 |
650 |
790 |
400 |
|
S49--1000-2S |
800 |
700 |
250 |
970 |
150 |
110 |
650 |
925 |
|
|
S49--1000-3S |
800 |
700 |
250 |
970 |
150 |
110 |
650 |
1060 |
|
|
S49--1200-1S |
980 |
860 |
250 |
1170 |
180 |
110 |
760 |
860 |
450 |
|
S49--1200-2S |
980 |
860 |
250 |
1170 |
180 |
110 |
760 |
1025 |
|
|
S49--1200-3S |
980 |
860 |
250 |
1170 |
180 |
110 |
760 |
1190 |
|
|
S49--1500-1S |
1200 |
1060 |
250 |
1470 |
200 |
120 |
950 |
985 |
480 |
|
S49--1500-2S |
1200 |
1060 |
250 |
1470 |
200 |
120 |
950 |
1180 |
|
|
S49--1500-3S |
1200 |
1060 |
250 |
1470 |
200 |
120 |
950 |
1370 |
|
|
S49--1800-1S |
1500 |
1360 |
350 |
1770 |
220 |
130 |
1110 |
1030 |
520 |
|
S49--1800-2S |
1500 |
1360 |
350 |
1770 |
220 |
130 |
1110 |
1220 |
|
|
S49--1800-3S |
1500 |
1360 |
350 |
1770 |
220 |
130 |
1110 |
1410 |
八、使用要求：
1、须均匀给料；给料量以满足设备处理量为准，一次投料过多，阻碍物料在筛面上的正常运动，不但易使筛网疲劳变松，而且会降低物料处理量。一次性给予大量物料，会使本身处于不平衡运转的电机负荷骤然增加，而造成电机损坏、减低电机的时间。如给料量达不到设备的处理能力，即浪费能源，又降低了产量。
2、有大冲击力的给料方式，须加装缓冲料斗，物料直接冲击网面，不但消耗振动源所产生的激振力，更易造成网面破损及筛网疲劳，而影响产量及筛分过滤的质量。
九、XZS系列旋振筛安装调整说明：
1、机械安装
当本机被安放位置后，使用者需要是否把机械固定，但注意机械须处在水平位置，否则，会影响本机的运转。机械的电源线须要与保护电机装置的开关相连接。
2、运转前检查
①机身是否处在水平状态。②机座是否固定妥当。③细网是否铺平。④机身框架的束环螺丝是否锁紧。⑤进料管与筛网间的距离是否足够。⑥机身是否接触到其他物品。
3、如果第二项所示的各项都没有问题，则可以把少许需要筛分或过滤的物料倒入筛网中心位置，视物料的流动方向、角度、速度及处理量等加以调整机械。
4、换细网方法
（一）结构方法一：
步骤一：先把束环螺丝松开卸下上框，把已破损的细网取下，代之以新的细网。
步骤二：把细网平铺在粗网上，重新把上框放回原位，在四周用手把细网拉紧，在机身对边两端上框与下框的框缘处，各用一把钳，把上框与下框夹紧。
步骤三：把四周突出框缘外的细网除预留约两公分外，其余剪掉。
步骤四：束环重新套上，松掉钳，把束环螺丝锁紧。
步骤五：用软锤子均匀敲打束环四周，再将铜螺母锁紧，换细网结束。
（二）结构方法二：
采用绷网环固定细网换网步骤：
步骤一：同“结构方法一”中的“步骤一”。
步骤二：把细网平铺在粗网上，均匀压上绷网环，细网平整且不可太紧，给上框下压时预留绷紧度，以免细网被拉破。
步骤三：剪除多余筛网，束上密封圈。
5、换粗网方法
粗网如破损，可自行修理，如果无法修理，请即送回本公司修理。宜多一组粗网备用。
6、故障排除：
|
状态 |
检验项目 |
对策 |
|
1、电机运转不良 |
（1）确认电源 （2）电缆线长度不足使接触不良 （3）电缆是否断线 （4）单相运转而线圈烧掉 （5）注入过多润滑油 |
（1）打开开关 （2）换电缆线 （3）换电缆线 （4）换电机 （5）持续运转 |
|
2、异状声音 |
（1）束环螺丝未锁紧 （2）束环未嵌合 （3）基台不稳定 （4）弹簧断掉 （5）机体与其它硬体接触 （6）电机合金钢螺丝松脱 （7）排料口与它物接触 |
（1）锁紧螺母 （2）锁紧铜螺母 （3）稳定基台 （4）更换弹簧 （5）挪出空间约10公分 （6）确实锁紧 （7）使其不接触 |
|
3、原料无法自动排出 |
（1）电机运转方向错误 （2）上下偏心块的夹角过大 （3）上下偏心块装置错误 |
（1）更换电源线接触顺序 （2）使角度小于90度 （3）重偏心块在上轻偏心块在下 |
|
4、细网易破损 |
（1）原料直接冲击网面 （2）细网没有拉紧 （3）粗网已破损 （4）橡皮胶垫磨薄 |
（1）改用缓冲器 （2）重新更换 （3）更换粗网 （4）更换 |
|
5、不锈钢框出料口裂开 |
（1）衔接过重或吊重物 （2）束环没有均匀锁紧 |
（1）使出料口隔离 （2）锁紧束环 |
7、机械保养
◇日常保养：
1、启动前：（A）检查粗网及细网有无破损（B）每一组束环是否锁紧
2、启动时：（A）注意有无异常杂音（B）电流是否稳定（C）振动有无异状
3、使用后：每天使用后即清理干净
◇定期保养：
1、定期检查粗细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏。
2、电机运行两周左右，须补充一次适时的锂基润滑脂（ZL-3）。累计运行1500小时，检查轴承，若损坏时立即更换。
十、影响旋振筛筛分的因素：
①粒径范围适宜，物料的粒度越接近于分界直径时越不易分离；
②物料中含湿量增加，黏性增加，易成团或堵塞筛孔；
③粒子的形状、密度小、物料不易过筛；
④筛分装置的参数。
