    实验室用超声波检验筛分系统使用说明

    发布时间:2022-12-20   来源:沃尔森机械   浏览量:1561次

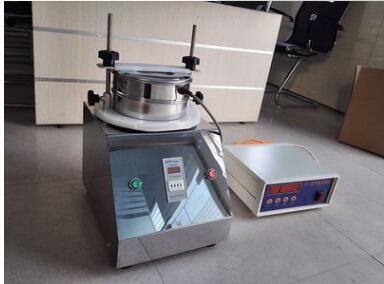

                             实验室用超声波检验筛分系统使用说明

    实验室用检验筛分3个型号,直径200MM, 300MM,  400MM,每台主机上能放1-8层标准筛格,实验筛主机自动检测,能定时间,时间0-99分59秒,到点自动停机,使用方便。

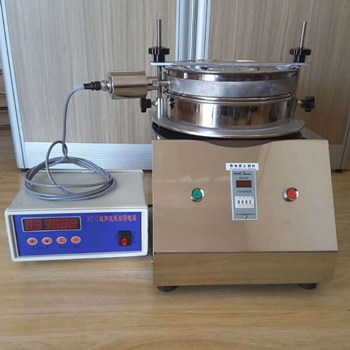

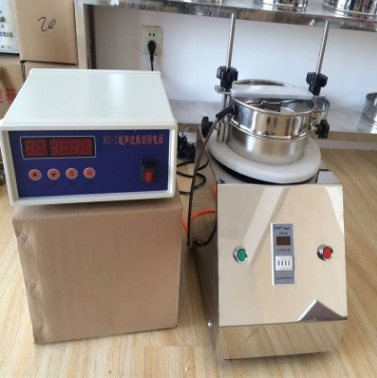

    实验筛也可配超声波系统一起使用,一般较细物料分样用,比如300目-600目微粉分样,下面沃尔森机械小编来为大家介绍一下,超声波实验筛分系统的正确使用方法。

    一,使用说明:

    1将换能器锁定在检验筛框上(锁定力度为40~50kg)

    2 超声波检验筛电源与检验筛分别供电,超声波振动筛电源为单相供电,两者均需可靠接地。

    3 超声波振动筛电源后面板OUT为超声波输出,请把超声波HF连接线插入锁紧,并检查连接可靠。HF连接电缆的航空插头另一端与换能器连接,并保证密封固定牢固。

    4 接好超声波振动筛电源的电源及超声波HF连接电缆,检查无误后打开超声波电源开关。随着一声“滴”的声响,超声波振动筛电源起动,显示窗口显示“振动电流XXXmA”,并进入自检状态。通过调整振幅旋钮,即可调整振动幅度(建议振动幅度100~300mA,有利于筛网的寿命)

    5 超声波谐振电源共有2种工作状态:连续“—”工作状态和脉冲“”工作状态,正常为连续“—”工作状态。在连续“—”工作状态下,按模式键,进入脉冲“”工作状态。在脉冲“”状态下按连续键,返回连续工作状态。

    二.其它注意事项:

    在使用超声波振动系统前,请仔细阅读本注意项,按说明操作,以免造成设备不必要的损坏。



    1 超声波检验筛电源工作输入电压为交流220V

    2 在能够满足检验要求的情况下,振动幅度不要超过400ma

    筛网一定要绷紧,否则影响超声波输出及振动效果。

    换能器航空插头对接螺丝一定要拧紧,并用绝缘胶带包好,防止进粉尘。在使用中注意保护此连接件。

    在机器开动前检查换能器与连接线插头的螺母是否锁紧,换能器与筛框是否锁紧(锁紧力度为40~50kg)。在使用过程中,注意机箱与换能器间HF连接电缆的保护,HF连接电缆及换能器插座要注意防潮,连接插头及插座不准进水。

    6如果物料导电,请使用加长型超声波HF连接电缆,把超声波振动筛电源与筛分现场隔离,以防止物料进入电源箱中引起短路。

    每套超声波系统包括一台超声波振动筛电源,一条HF连接电缆,一个换能器,一个网架。勿与其它厂家超声波系统互换使用,以免造成不必要的损失。







    三.超声波筛分系统常见故障及处理:

    序号

    故障现象

    可能原因

    处理方法

    1

    打开电源开关后,超声波振动筛电源无显示,超声波不工作

    1220V电源没电

    2、电源线断路

    3、电源保险管烧断

    4、电源船型开关故障

    1、检查220V电源

    2、检查电源线,如在断路,更换或维修。

    3、更换保险管

    4、更换船型开关

    2

    超声波振动筛电源发出连续“滴”或间断“滴”响声,或网面无振动

    1、超声波振动筛电源与换能器之间的连线断路。



    2、连接线插头进水受潮或进入导电物质被击穿。



    3、换能器故障。



    4、换能器松动没锁紧

    1、用表检查HF连接电缆及插头(a1位对1位相通,2位对2位相通,两线间绝缘电阻不低于1MΩ。

    b:换能器与HF连接电缆接好,把表放在测电容档上,测量换能器两出线间的电容,容值应当大于3nF,否则表明HF连接电缆到换能器至少有一根线断)。

    2、检查连接插头,如有断路短路及时修复检查电缆及插头绝缘值,如电阻小于1MΩ则更换插头。

    3、检查换能器是否锁紧。

    4、检测方法如1,2,3所示。故障无法排除请返厂维修。

    3

    超声波振动筛电源振动幅度小,网面振幅弱。

    1、连接电缆及插头绝缘值不够。

    2、换能器没有锁紧。

    3、筛网没有绷紧,或筛网开胶。

    4、换能器与网架底座间有脏物。

    5、共振器或支撑条有裂纹造成频率失调。

    1、检查电缆及插头的绝缘值。



    2、用大扳手拧紧换能器。



    3、绷紧筛网,或重新绷网。



    4、清除底座间的杂物。



    5、检查共振器或向我公司报修。



    注明:超声波筛分系统一年保修,终身维护。超声波振动筛电源,换能器,HF连接电缆,网架,一经改动保修无效。
