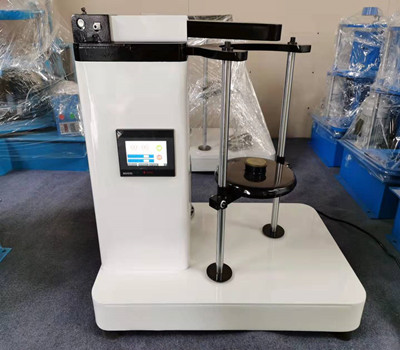

WES-200mm触摸屏拍击筛结构原理与技术参数
一、用途：
新型摆动拍击筛分机是一款精度筛分机械，广泛应用于化工、食品、医药、矿山、工厂等试验室用于多种物料的筛分设备。
二、结构原理：
1、本机利用电机平布带轮带动偏心摆动机构，带动筛框作有规律的椭圆形轨迹转动，可以根据物料分级要求，筛框可以1-8层任意选装。上部通过螺旋斜面轴承顶杆机构，带动拍击臂进行规律拍打，使难以筛分的物料在摆动和拍击振动下顺利分离。使筛分效率和筛分精度显著提高。
2、本机采用电子数控操作面板，数显定时，可方便调整每次筛分时间,并记录每次拍击次数及每次的摇摆次数。
|
序号 |
名称 |
功能 |
|
A |
拍击臂 |
上下拍击敲打振动筛框 |
|
B |
拍击定位销 |
开启或关闭拍击功能 |
|
C |
锁紧手柄 |
底框托架锁紧机构 |
|
D |
下托盘 |
安装定位筛框 |
|
E |
上压盖 |
固定筛框上部 |
|
F |
聚氨酯砧座 |
将拍击振动传递给筛框 |
|
G |
操作面板 |
用于调整确定工作状态和时间 |
A、显示操作面板
按下电源启动，触屏显示屏亮屏
按下绿色启动按钮开，设备开始运行。 按红色按钮关，设备停止运行，显示本次拍击次数和本次摇摆次数。 从新按下绿色按钮，设备从新继续运行，拍击和摇摆次数归零重新计数。 每次可重新触屏输入时间。 |
D、筛框的安装：
本机采用GB/T6003.1-1997标准筛框￠200×50
|
|
1、 安装筛框时，先把立柱下部筛框底部 托架紧定把手螺钉松开，并将托架向下推。 2、把所需筛框放置到底部托架上，盖好顶盖， 将托架向上推进，直到上部定位部充分到位 然后把紧定把手锁紧。
|
E、筛框取出：
1、先把拍击臂提起。
2、把立柱底框托架紧定把手松开，
向下推开，取去筛框
F、关闭拍击臂
|
B A |
Ｂ处是一偏心锁定销，先把锁定销 向外拔出，抬起拍击臂A，转动锁定销 把拍击臂抬高锁定，即可停止拍打 功能。 |
三、日常维护：
为保持设备正常状况，请注意日常维护和保养。
|
|
不要用自来水直接冲洗整机 内有高压电器谨防触电 清洁 只能使用布蘸水。禁止使用溶剂。
|
1）、应保持设备清洁，筛网每次用后要及时用毛刷清扫干净，对较
难清理的筛网物料，建议采用超声波浴清理。
2）、对拍击臂、转动螺旋顶杆机构要定期加注轻质润滑油。
3）、设备停止运转后，人员离开要及时断开电源、
4）、插拔电源要捏紧插头，不准扯拉电线。
四、包装和运输：
本设备运输包装适用于GB机械设备通用运输包装技术规范。
|
|
如果因包装运输不当，造成设备损伤，影响使用，应根据责任进行索赔。 |
运输
运输吊装应按下面图示，用4个专用M20×150的螺栓紧固到底座上进行吊装。净重量：约为75公斤。
吊装位置图
|
|
运输中不允许倒置、侧放 。。 |
|
|
运输过程中不允许堆压、投掷 |
|
|
如果温度变化很高（例如在空中运输过程中），防止凝结水。否则电子元件会损坏。 |
|
|
如果环境温度低于或超过这些值，电气和机械部件会损坏，性能数据被改变到一个未知的程度。 |
1、 设备应安装于适当高度的工作台面上，校正好水平位置，不得倾斜，4个支脚要平稳接触台面，不得有振动。
2、 电源插座须与本机匹配，设备需可靠接地接零。
六、技术参数：
1、本机是断续运行，8小时的单班操作实验室设备。
2、本机筛框选配GB/T6003.1-1979标准筛框。
3、电机功率：0.55Kw
4、 旋转次数：310±6次/Min
5、 拍击次数：170±3/次
6、 拍击高度38±6毫米
7、旋转行程：16毫米
8、配用电源：电压220V 频率50赫兹
七、随机文件：
1、使用说明书一份
