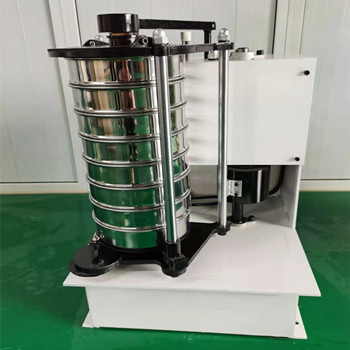

煤业用粒径分样筛200mm拍击筛
实验室用振动筛分两种：1.普通标准振筛机，2.拍击式振筛机
2种实验室振动筛原理不同，结构不同，使用方式不同，相同点是都可以定时，自动停机，适用范围都很广泛，下面由江南沃尔森机械小编来为大家科普一下拍击式试验筛优点及使用行业。
作用与原理：
我公司的标准拍击式振动实验筛机（同步带式），工作参数标准、配合试验筛、分样筛使用可对冶金、化工、磨料、硬材料、饲料、食品等行业的粉体材料进行筛分、检验。
工作原理：
电机带动齿轮通过同步带传动到主轴上，经齿轮变速后主轴按要求的转速转动，主轴带动偏心轮使滑板做往复运动，带动安装在滑板托盘中的试验筛左右摇动，同时主轴带动顶杆齿轮转动，变速后顶杆齿轮通过凸轮顶击顶杆，顶杆使拍锤上下拍击试验筛上盖，使得试验筛、分样筛中的物料往复和上下振动，使小于试验筛的筛面网孔的物料颗粒筛分进下层试验筛，如此层层筛选，使每层试验筛内只留相同粒度的物料。达到不同粒度的分离并确定此物料的粒度组成。
特点：
1）传动好，一致性好：由于采用齿轮带动同步带传动，转速比准，不会产生一般三角带的掉速现象（三角带有3%的掉速率），使每一次相同时间下的筛分运动相一致（齿轮的传动比率99%），同时设备安装数字定时器，设定好时间后到时自动停机，保证检验的一致性要求。
2）使用时间长、维修、维护成本低：由于两齿轮没有直接接触不会磨损，同步带与齿轮的接触适应性好时间长，维修时只需更换同步带，同时偏心轮组采用了整体方式，再次安装方便，转动部分采用轴承(标准件)，不易磨损，成本低，易更换。降低了维修的技术要求和成本。
3）筛分率好，这种筛分方式使筛分时同时具备往复和拍击振动两种运动，不会堵塞筛网，下料快，筛分干净。
4）洁净：由于采用的这种传动方式不需加油，降低了维护成本和保护环境，对生产环境要求洁净有利。
使用行业用途分析：
广泛应用于食品、化工、磨料、颜料、矿山、冶金、地质、陶瓷等行业的单位、实验室、检验室、生产控制等对固体、粉体、浆液料等物料的检验、筛分、分级、粒度分析、杂物含量分析等。特别是用于金刚石等硬材料生产筛分。
使用方法：
注意1.电机转动方向须按箭头所指方向转动（三相电机）（因采用凸轮顶击顶杆，方向反会卡住，无法转动）。
检查电机转动方向方法：开机前提起顶杆，再开机，此时检查电机转动方向，如不对可将三相中的两相交换线头后再试。确定方向正确后再正常使用。
220V单相电机出厂前已经调好方向。
2.设备运转前须固定。固定采用底脚螺栓固定，可采用膨胀螺丝将设备固定在水泥地面上。
3.安装试验筛。客户可以根据自己的需要，加装1-7层试验筛。具体方法是：松开托盘紧固螺丝，将托盘向下移动，装入装好物料的试验筛（分样筛、标准筛），然后托起托盘至合适位置，拧紧紧固螺丝，盖好翻盖，放下捶铁后，定好时间即可开机。采用直径100mm、直径75mm夹具可使用相应尺寸套筛，特殊尺寸如直径300mm的筛机可设计。
4.设备带有定时装备，用户可调节使用时间，开机后到时自动停机。调节时间前两位为分钟，后两位为秒。用户可根据自己需要调节运行时间。
5.设备拍击高度出厂前以调好，用户如有需要也可松开紧固螺母，调节顶杆头螺纹升高或降低至合适位置后，再将螺母拧紧。
6.上下滑板，加油嘴等应定期加油。
7.每月定期检查，加油。
8.安装请打底脚螺丝。
切记！带电不能调时间，停机后再调。
易损件
|
序号 |
名称 |
备注 |
|
1 |
同步带 |
|
|
2 |
滑块 |
|
技术参数
|
序号 |
名称 |
数值 |
单位 |
|
1 |
可放筛子直径 |
300、200、150、101、75 |
MM |
|
2 |
加装筛子层数 |
1-7 |
层 |
|
3 |
摇摆次数 |
290±10 |
次/分钟 |
|
4 |
拍击次数 |
156±10 |
次/分钟 |
|
5 |
往复次数 |
25 |
MM |
|
6 |
拍击高度 |
38±6 |
MM |
|
7 |
功率 |
370 |
W |
|
8 |
电压 |
380、220 |
V |
|
9 |
外形尺寸（双座） |
H500*L650*W700 |
MM |
|
|
外形尺寸（单座） |
H500*L400*W700 |
MM |
|
10 |
筛机重量 |
110 |
公斤 |
注：本厂产品所有技术资料，尺寸以实物为准。
各部件名称：
|
序号 |
名称 |
备注 |
|
1 |
捶铁 |
|
|
2 |
顶杆 |
|
|
3 |
偏心轮 |
|
|
4 |
电机 |
|
|
5 |
电机齿轮 |
|
|
6 |
同步带 |
|
|
7 |
箱体 |
|
|
8 |
下滑板 |
|
|
9 |
托盘 |
|
以上是拍击式实验筛优点与使用方法及适用行业，如需定购可电话联系客服：15537319361，欢迎来电垂询！
