石油焦输送GZ型电磁振动给料机

                                                       石油焦输送GZ型电磁振动给料机

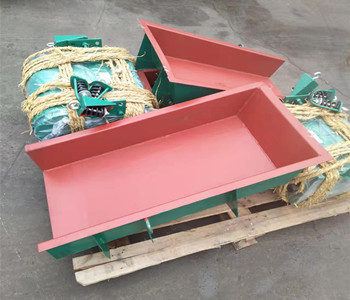

GZ型系列电磁振动给料机分两种，敞开式，密封式。

型号分：GZ1-GZ9型，适用范围广泛，常规物料像煤粉，煤块，煤渣，石油焦，炭粉，粮食等物料输送上料和卸料使用，操作简单，使用方便，下面由河南沃尔森机械小编来为大家科普一下电磁振动给料机特点与按装。

(一)用途和特点

1、用途

    GZ系列电磁振动给料机广泛应用于矿山、冶金、煤炭、建料、轻工、化工、机械、粮食等各行各业中，用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。例如，向带式输送机、斗式提升机、筛分设备等给料；向破碎机、粉碎机等喂料，以及用于自动配料，定量包装等，并可用于自动控制的流程中，实现生产流程的自动化。

2、特点

    电磁振动给料机是一种新型的给料设备，它和其它给料设备相比具有以下特点：

    （1）体积小，重量轻，结构简单，安装方便，无转动部件不需润滑，维修方便，运行费用低。

    （2）电磁振料给料机由于运用了机械振动学的共振原理，双质体在低临界共振状态下工作，因而消耗电能少。

    （3）由于可以瞬时地改变和启闭料流，所以给料量高。

    （4）本系列电振机的控制设备采用了可控硅半波整流线路；，因此在使用过程中可以通过调节可控硅开放角的办法方便地调节给料量，并可以实现生产流程的集中控制和自动控制。

    （5）由于给料槽中的物料在给料过程中连续地被抛起，并按抛物线的轨迹向前进行跳跃运动，因此给料槽摩损较小。

    （6）本系列电振机不适用于具有防爆要求的场合。

(二)结构

电磁振动给料机由以下主要部件组成(见图1)

I、料槽

Ⅱ、电磁振动器(详见图2)

Ⅲ、减振器

                       图1 电振机简图

(三)安装和调整

l、安装

（1）本系列电振机均为悬挂式安装，其中振动器的悬挂杠杆应垂直吊挂，为了减少给料机的横向摆动，给料槽悬挂吊杆应向外张开10⁰。布置。四个悬挂吊杆吊挂在具有足够刚度的结构上，对于大型给料机为了维修和更换料槽方便，应布置移动滑架悬挂吊杆。

（2）安装时一般不受拆卸安装，安装后的给料要周围应有游动间隙，使给料机处于自由状态。

（3）安装后的给料机横向应水平，以免给料机工作时物料向一侧偏移。

（4）按控制原理图进行接线，并进行接地保护。

（5）安装完的给料机在试运转前须松开检修时用的联接叉定位螺栓，然后用螺母锁紧，参看图2。

2、调整

给料机出厂前已经调试好，经过现场试车各项基本参数达不到设计要求时，应进行一些调试，其步骤如下：

    （1）调整铁芯衔铁之间的装配气隙；

    GZ系列电振给料机振动器的设计气隙为2毫米(即铁芯和衔铁的装配间隙)如果装配间隙偏大，将会引起电流的增大，以至烧毁线圈；相反，如果气隙偏小，则铁芯和衔铁将容易发生碰撞，造成铁芯和衔铁的损坏。本系列电振给料机装配气隙的调整是用铁芯凸耳的长孔(DZl一DZ5)或铁芯后部的四个调整螺栓(DZ6一DZ9)来实现的。在调整装配气隙的同时，铁硅和衔铁的两个工作面须保持平行，调整好后再把调整螺栓锁紧。

（2）弹性系统的调谐：本系列电振机的调谐是通过调整板弹簧组的片数来实现的。调谐时，先拧紧板弹簧的顶紧螺栓并松开装配用的联接叉定位螺栓(参看图2)然后接通电源，调节电位器旋钮，逐渐增加电流，同时观察振幅指示牌所示的振幅增大，电流下降，说明板弹簧组刚度增大，应适当减少板弹簧片数。如果顶紧板弹簧的螺栓放松之后，振幅更加减小，则说明板弹簧组的刚度偏低，应适当增加板弹簧片数。如果初开车，当电流达到额定值时振幅偏大，并超过额定值，则说明板弹簧刚度偏低，亦该适当增强板弹簧片数。

如此反复进行，直至振幅、电流达到额定值为止(当振幅达到额定值时电流稍低于额定值亦可)
