    510型 515型不锈钢直线振动筛选机

    发布时间:2022-06-13   来源:沃尔森机械   浏览量:311次

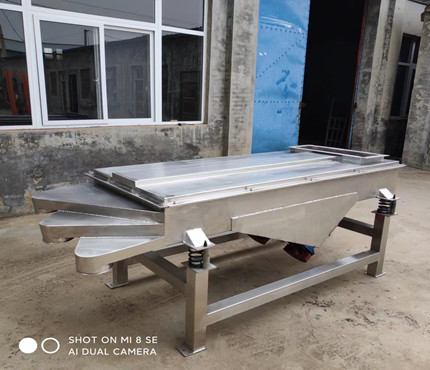

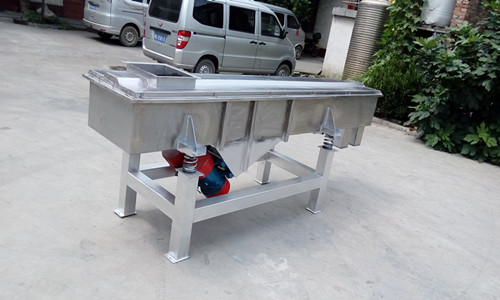

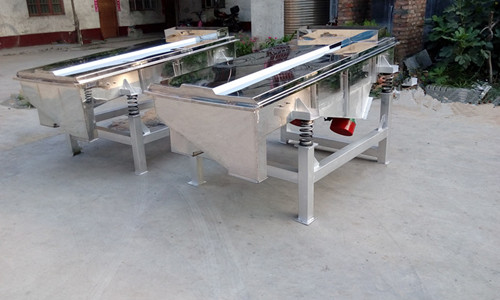

                          510型 515型不锈钢直线振动筛筛选机

    一,结构说明

    本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

    1、筛箱:由数种厚度不同的钢板焊制而成,具有的强度和刚度,是筛机的主要组成部分。

    2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

    3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

    4、振动电机(使用与维修方法详见振动电机使用说明书)

    5、电机台座:安装振动电机,使用前连接螺钉须拧紧,新筛机试用前三天、须反复紧固,以免松动造成事故。

    6、减振弹簧:阻止振动传给地面,同时支持筛箱的部重量,安装时,弹簧须垂直与地面。

    7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱须垂直与地面,两支柱下面的槽钢应相互平行。

    二、安装调试与使用

    该设备应固定在地基上,由预埋螺栓固定。如不打地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前须给设备配置安全可靠的接地保护线.

    注意:设备安装到位后,开机前须将运输时用来固定筛体和机座的装置拆掉。

    新筛机安装好以后,应按以下要求检查:

    1、检查振动电机绕组对地的绝缘电阻,若<20MΩ须烘干后方能使用。

    2、筛体和机座上、下弹簧座圈上,弹簧应全垂直嵌入弹簧座圈,以保证筛体平衡,筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。

    3、闭合电源开关,确认振动电机同步反向旋转,进行10-20分钟空运转,设备在运行时如有异常声音,应迅速关机进行检查处理。设备运转正常后,可将少量需筛分的物料通过进料口设入筛机内,确认物料向出料口方向行进,然后逐渐增加到所需和所能承受的给料量。

    4、筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时,不得有大的冲击,以免损坏筛网,特殊情况下(如物料粒度相差悬殊大、物料比重大等)应在进料口上加一层较粗的筛网作缓冲。

    5、用户可根据筛机的层数,物料比重不同来增减筛机的激振力(通过调节振动电机两端偏心重锤的夹角来增减激振力),使筛机达到筛分效果。

    6、设备在停机时产生瞬间的共振区,此时振幅和噪声会明显增大,属正常现象,设备在开停机前,筛面上不得有存留物料,筛网需经常检查是否张紧、破损,如有破损要即时更换。


    三,主要技术参数和外形尺寸:

    型    号

    ZS-520

    ZS-525

    ZS-530

    ZS-1020

    ZS-1025

    ZS-1030

    公称尺寸(mm)

    500×2000

    500×2500

    500×3000

    1000×2000

    1000×2500

    1000×3000

    物料粒度(mm)

    0.074--10

    0.074--10

    0.074--10

    0.074--10

    0.074--10

    0.074--10

    振次(/)

    960

    960

    960

    960

    960

    960

    筛面倾角

    7°

    7°

    7°

    7°

    7°

    7°

    振    幅

    34.5

    34.5

    34.5

    34.5

    34.5

    34.5

    层    数

    1--6

    1--6

    1--6

    1--6

    1--6

    1--6

    功率(kw)

    2×(0.4-0.75)

    2×(0.4-0.75)

    2×(0.4-0.75)

    2×(0.4-1.1)

    2×(0.4-1.1)

    2

    ×(0.4-1.5)

    五、筛分原理

    物料从给料机均匀地进入筛分机的进料口,在振动电机的激振下,向出料口方向边跳动边筛分,通过多层筛网筛分出数种产品和不适合的筛上、筛下物,分别从各自的出口排出,流入料仓或盛料筒.
