325目-600目实验室用超声波振动筛优点及说明

325目-600目实验室用超声波振动筛优点及说明

超声波试验筛特点：

1、无缝隙,体积小,不占空间。

2、真正的频率自动追踪：自动追踪输出电感和振头谐振频率，振动效果不会随温度,湿度，振子老化以及使用时间等条件的变化而变化，使振动效果一直保持在高水平，频率偏差仅为0.1‰,转换率≥92% 。

3、输出电流为纯正旋波，可以延长振子及信号发生器本身的时间。

4、自动扫频：扫频频率从10HZ-2KHz可调，扫频功率从10%-98%，使振动效果佳。（可产生变化的多次谐波）

5、输出电流纹波 ≤1%,使振动效果更稳定,可保护振子不受损坏。

6、采用闭环控制，输出电流更稳定,使电流不会随输入电压、振子老化等条件变化而变化,可持久保持功率平衡。（市场上的产品多为开环电路控制,就是说只看到前端的电流,前后不能很好的沟通,造成前后不一）

7、输入功率可调。

8、输入电流显示,频率追踪指示,过温度指示,输出短路指示,振头指示.可更为直观的了解其工作状态(智能型设备)。

9、保护：过功率保护,过电流保护,过电压保护,欠压保护,频率追踪失效保护,过温度保护，输出短路保护, 在不同状态下均能对信号发生器和振子进行保护,延长整机工作时间.（可以起到隔离的作用,当振子损坏时，不会同时造成发生器的损坏,反之道理同样，发生短路时可以自动适应, 不至于损坏机器）

10、开机防止冲击电路,软启动以防止振头瞬间功率过大而损坏.（防止开机瞬间电流突然变大，损坏电路）。

超声波试验筛工作原理：

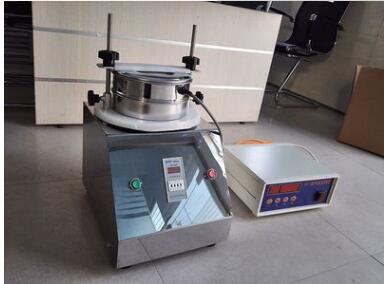

超声波试验筛由超声波振动电源、WES-300试验筛(主机)、T200型试验筛框,高频连接线、连接器组成。超声波振动电源产生的高频电振荡由振荡器转换成高频正弦形式的振荡波，振荡器将振荡波均匀传输至筛面。筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和质量。

超声波振动筛结构部件：

A:标准试验筛(主机)—WES-300试验筛是一种可定时自动关机，保证试验重复性，操作简单的粒度分析仪器。可将一种颗粒料同时精密分出2~8个粒子段。可用于浆液料的细度及杂物含量分析。

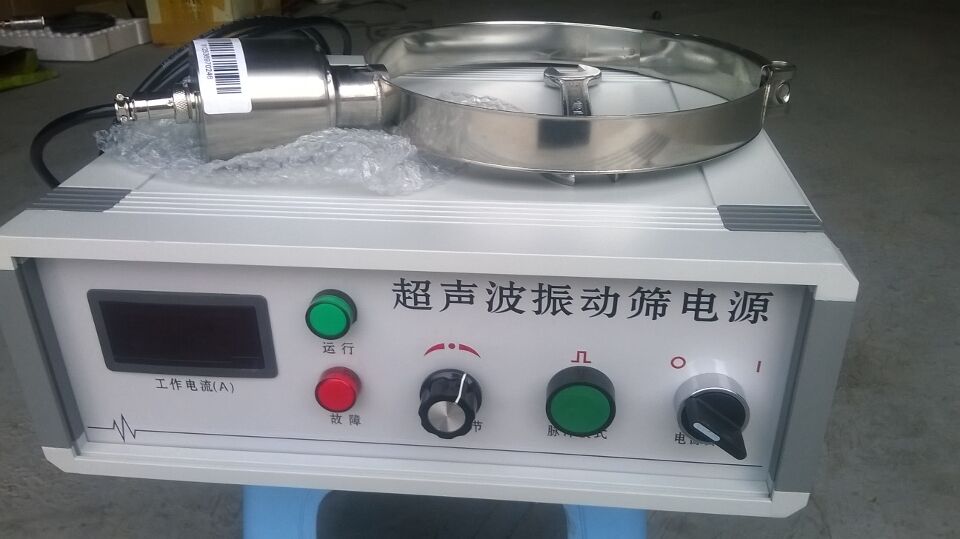

B:超声波振动电源—内置微电脑芯片，可根据超声波的不同状态进行数字频率自动跟踪，操作简单方便，长时间工作振荡器发热量低，工作状态稳定.

C:WES-200型试验筛框—在Φ 200筛框上装置有超声波振荡器。

D:高频连接线—WES-200型试验筛框与超声波振动电源之间采用电缆连接。

E:连接器—航空连接插件。

F:振荡器—超声波转换器件。
