    实验室检测专用拍击筛优点说明及参数表

    发布时间:2020-07-09   来源:沃尔森机械   浏览量:187次

    实验室检测专用拍击筛优点说明及参数表


    作用与原理:

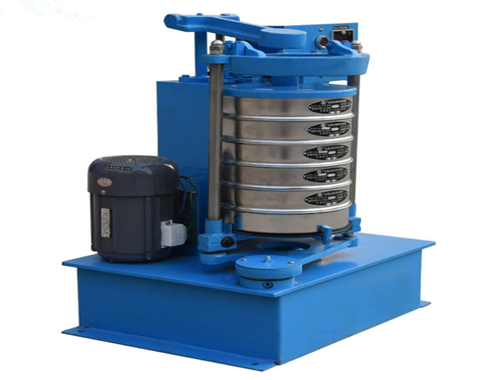

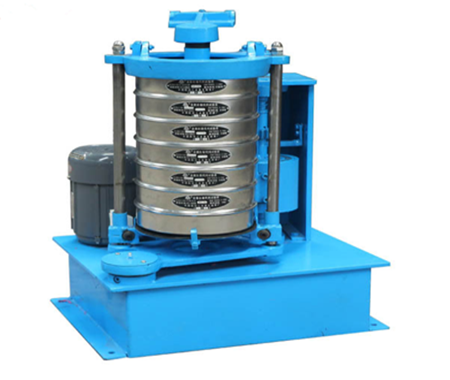

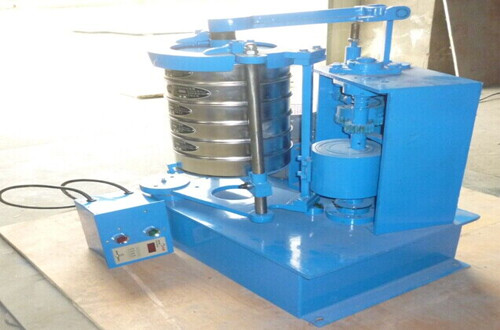

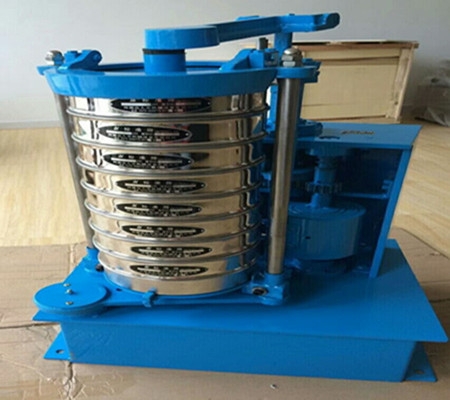

    我公司生产的标准拍击式振动实验筛机(同步带式),工作参数符合标准、配合试验筛、分样筛使用可对冶金、化工、磨料、超硬材料、饲料、食品、医药等行业的粉体材料进行筛分生产、检验。

    工作原理:

    电机带动齿轮通过同步带传动到主轴上,经齿轮变速后主轴按要求的转速转动,主轴带动偏心轮使滑板做往复运动,带动安装在滑板托盘中的试验筛左右摇动,同时主轴带动顶杆齿轮转动,变速后顶杆齿轮通过凸轮顶击顶杆,顶杆使拍锤上下拍击试验筛上盖,使得试验筛、分样筛中的物料往复和上下振动,使小于试验筛的筛面网孔的物料颗粒筛分进下层试验筛,如此层层筛选,使每层试验筛内只留相同粒度的物料。达到不同粒度的分离并确定此物料的粒度组成。

    优点:

    1)传动准确,一致性好:由于采用齿轮带动同步带传动,转速比准确,不会产生一般三角带的掉速现象(三角带有3%的掉速率),使每一次相同时间下的筛分运动相一致(齿轮的传动比准确率99.99%),同时设备安装数字定时器,设定好时间后到时自动停机,保证检验或生产的一致性要求。

    2使用时间长、维修、维护成本低:由于两齿轮没有直接接触不会磨损,同步带与齿轮的接触适应性好使用时间长,维修时只需更换同步带,同时偏心轮组采用了整体方式,再次安装准确方便,转动部分采用轴承(标准件),不易磨损,成本低,易更换。降低了维修的技术要求和成本。

    3)筛分效率高,这种筛分方式使筛分时同时具备往复和拍击振动两种运动,不会堵塞筛网,下料快,筛分彻底。

    4)洁净:由于采用的这种传动方式不需加油,降低了维护成本和保护环境,对生产环境要求洁净有利。


    使用行业用途分析:

    广泛应用于食品、医药、化工、磨料、颜料、矿山、冶金、地质、陶瓷、国防等行业的科研单位、实验室、检验室、生产控制等对固体、粉体、浆液料等物料的检验、筛分、分级、粒度分析、杂物含量分析等。特别是用于金刚石等超硬材料生产筛分。

    使用方法:

    注意1.电机转动方向须按箭头所指方向转动(三相电机)(因采用凸轮顶击顶杆,方向反会卡住,无法转动)。

    检查电机转动方向方法:开机前提起顶杆,再开机,此时检查电机转动方向,如不对可将三相中的两相交换线头后再试。确定方向正确后再正常使用。

    220V单相电机出厂前已经调好方向。

    2.设备运转前须固定。固定采用底脚螺栓固定,可采用膨胀螺丝将设备固定在水泥地面上。

    3.安装试验筛。客户可以根据自己的需要,加装1-7层试验筛。具体方法是:松开托盘紧固螺丝,将托盘向下移动,装入装好物料的试验筛(分样筛、标准筛),然后托起托盘至合适位置,拧紧紧固螺丝,盖好翻盖,放下捶铁后,定好时间即可开机。采用直径100mm、直径75mm夹具可使用相应尺寸套筛,特殊尺寸如直径300mm的筛机可定制。

    4.设备带有定时装备,用户可调节使用时间,开机后到时自动停机。调节时间前两位为分钟,后两位为秒。用户可根据自己需要调节运行时间。

    5.设备拍击高度出厂前以调好,用户如有需要也可松开紧固螺母,调节顶杆头螺纹升高或降低至合适位置后,再将螺母备死。

    6.上下滑板,加油嘴等应定期加油。

    7.每月定期检查,加油。

    8.安装请打底脚螺丝。


    切记!带电不能调时间,停机后再调。

    易损件

    序号

    名称

    备注

    1

    同步带

    2

    滑块

    技术参数

    序号

    名称

    数值

    单位

    1

    可放筛子直径

    30020015010075

    MM

    2

    加装筛子层数

    1-7

    3

    摇摆次数

    290±10

    /分钟

    4

    拍击次数

    156±10

    /分钟

    5

    往复次数

    25

    MM

    6

    拍击高度

    38±6

    MM

    7

    功率

    370

    W

    8

    电压

    380220

    V

    9

    外形尺寸(双座)

    H500*L650*W700

    MM

    外形尺寸(单座)

    H500*L400*W700

    MM

    10

    筛机重量

    100

    公斤

    注:本厂产品所有技术资料,尺寸以实物为准。


    各部件名称:


    序号

    名称

    备注

    1

    捶铁

    2

    顶杆

    3

    偏心轮

    4

    电机

    5

    电机齿轮

    6

    同步带

    7

    箱体

    8

    下滑板

    9

    托盘
