    丁苯胶乳渣液分离全304不锈钢振动筛

    发布时间:2022-10-30   来源:沃尔森机械   浏览量:184次

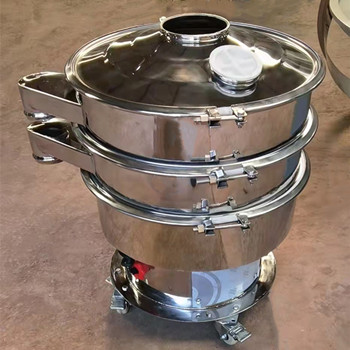

                                  丁苯胶乳渣液分离全304不锈钢振动筛

    不锈钢振动筛使用广泛,化工,食品,药业,造纸,金属,冶金,磨料,陶瓷,矿粉等,粉末颗粒液体均可筛分过滤,筛机分:全304不锈钢材质,与物料接触部分不锈钢材质,全碳钢材质,选筛机时要根据自己的物料性质来选材质,振动筛是1-5层设计,层数可自定,使用灵巧,操作简单,易维护。

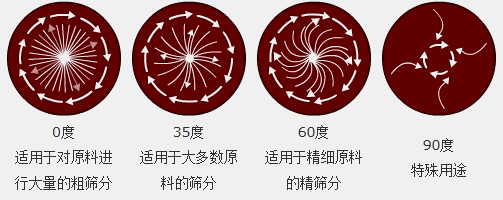

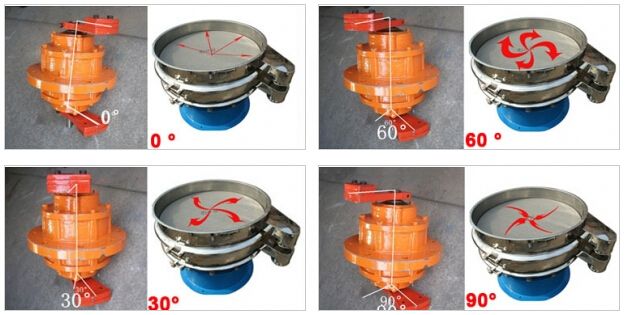

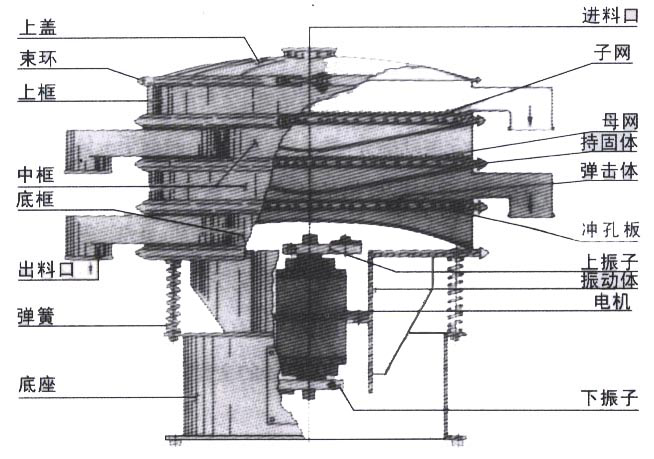

    一,不锈钢旋振筛是一种精度筛分机械,其噪音低、筛分细,换网3-5分钟,封闭结构,适用于粒、粉、粘液等物料的筛分过滤。旋振筛是由直立式振动电机作激振源,电机上、下两端安装有偏心重锤,将电机旋转的运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节电机上、下两端的相位角,可以改变物料在筛面上的运动轨迹。

    二、工作特点:

    筛选范围广--系列三次元旋振筛能分选的原料范围:颗粒、细粉、浆液都可以筛选。筛分500目(28微米),过滤5微米

    网孔防堵塞--三次元振动自动清理堵网装置把堵网几率降到小。

    单层或多层分选--每台旋振筛可选一至五层筛网,能同时进行二到六个等级的分选或过滤。

    筛选--进机物料自动排放,机内无存料。同等筛面筛机比其他类型筛机有更大容量

    筛网更换便捷旋振筛根据不同需要有多种网架结构;其中一种把更换筛网的时间降到35分钟,比其他类型筛机节约3060分钟。筛网时间长,筛分细

    振动无机械传导—旋振筛的振动源产生的三次元振动平稳,设备可安装到所需位置且便于移动。

    三、适用目的:

    1、分级:用S49系列三次元振动筛分•过滤机一台即可连续对产品实行分离筛选,多层使用一次可分离筛选出六组不同粒径的产品且不会出现颗粒大小比例不一致的现象,多适用于干物料的筛分。

    2、去液体:本设备单层、多层使用,可处理固体、液体的混合物料。实现固液分离,并筛选过滤出不同的目的物料。

    3、去杂质:本设备可对大量物料,除去大小不同的小部分物料,进行分离。



    四、主要适用行业:

    化工行业:树脂、涂料、化妆品、油漆、塑料、橡胶等。

    食品行业:糖粉、淀粉、味精、米粉、奶粉、蛋粉、酱油、果汁及各种添加剂等。

    磨料、玻璃、陶瓷行业:硅砂、氧化铝、研磨粉、玻璃粉、陶土浆料、釉料等。

    金属、冶金矿业:铝粉、铅粉、铜粉、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、高岭土、氧化铝、石英砂等。



    五、旋振筛标准机型技术参数:

    型 号

    S49-600

    S49-800

    S49-1000

    S49-1200

    S49-1500

    S49-1800

    S49-2000

    直径mm

    Φ600

    Φ800

    Φ1000

    Φ1200

    Φ1500

    Φ1800

    Φ2000

    筛网面积m

    0.24

    0.45

    0.67

    1.0

    1.6

    2.43

    3.01

    筛网规格(目)

    2-500

    料粒mm

    <Φ10

    <Φ15

    <Φ20

    <Φ30

    振次rpm

    1500

    1500

    1500

    1500

    1500

    1500

    1500

    筛面直mm

    Φ560

    Φ760

    Φ930

    Φ1130

    Φ1430

    Φ1760

    Φ1960

    1-5

    功率Kw

    0.25

    0.55

    0.75

    1.1

    1.5

    2.2

    3



    六、旋振筛规格表:

    型  号

    功率(KW)

    筛机直径

    体    积

    网层数

            1S

    S49-400-2S

            3S

    0.18KW

    350mm

    580×580×560

    580×580×670

    580×580×780

    1

    2

    3

            1S

    S49-600-2S

            3S

    0.55KW

    560mm

    800×800×750

    800×800×890

    800×800×1030

    1

    2

    3

            1S

    S49-800-2S

            3S

    0.75KW

    760mm

    900×900×750

    900×900×890

    900×900×1030

    1

    2

    3

             1S

    S49-1000-2S

             3S

    1.1KW

    930mm

    1160×1160×810

    1160×1160×950

    1160×1160×1090

    1

    2

    3

             1S

    S49-1200-2S

             3S

    1.5KW

    1130mm

    1360×1360×885

    1360×1360×1050

    1360×1360×1275

    1

    2

    3

            1S

    S49-1500-2S

            3S

    2.2KW

    1430mm

    1850×1850×990

    1850×1850×1185

    1850×1850×1380

    1

    2

    3

            1S

    S49-1800-2S

            3S

    3KW

    1760mm

    2200×2200×1050

    2200×2200×1250

    2200×2200×1450

    1

    2

    3

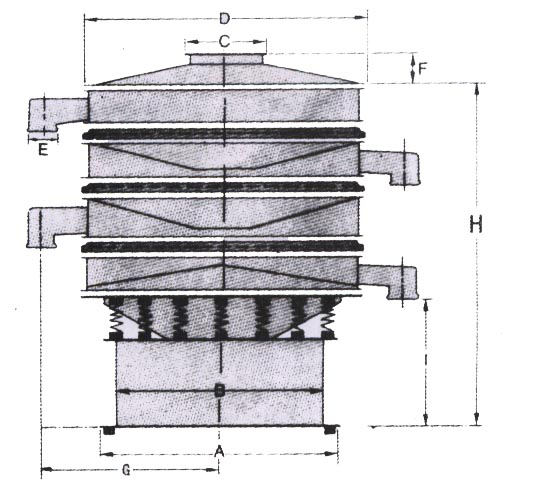

      七、旋振筛标准尺寸图:



    型    号

    A

    B

    C

    D

    E

    F

    G

    H

    I

    S49-400-1S

    472

    372

    150

    400

    110

    60

    300

    550

    270

    S49-400-2S

    472

    372

    150

    400

    110

    60

    300

    660

    S49-400-3S

    472

    372

    150

    400

    110

    60

    300

    770

    S49-600-1S

    560

    460

    200

    600

    120

    80

    380

    730

    340

    S49-600-2S

    560

    460

    200

    600

    120

    80

    380

    865

    S49--600-3S

    560

    460

    200

    600

    120

    80

    380

    1000

    S49--800-1S

    680

    580

    200

    800

    130

    90

    550

    730

    340

    S49--800-2S

    680

    580

    200

    800

    130

    90

    550

    865

    S49--800-3S

    680

    580

    200

    800

    130

    90

    550

    1000

    S49--1000-1S

    800

    700

    250

    970

    150

    110

    650

    790

    400

    S49--1000-2S

    800

    700

    250

    970

    150

    110

    650

    925

    S49--1000-3S

    800

    700

    250

    970

    150

    110

    650

    1060

    S49--1200-1S

    980

    860

    250

    1170

    180

    110

    760

    860

    450

    S49--1200-2S

    980

    860

    250

    1170

    180

    110

    760

    1025

    S49--1200-3S

    980

    860

    250

    1170

    180

    110

    760

    1190

    S49--1500-1S

    1200

    1060

    250

    1470

    200

    120

    950

    985

    480

    S49--1500-2S

    1200

    1060

    250

    1470

    200

    120

    950

    1180

    S49--1500-3S

    1200

    1060

    250

    1470

    200

    120

    950

    1370

    S49--1800-1S

    1500

    1360

    350

    1770

    220

    130

    1110

    1030

    520

    S49--1800-2S

    1500

    1360

    350

    1770

    220

    130

    1110

    1220

    S49--1800-3S

    1500

    1360

    350

    1770

    220

    130

    1110

    1410

    八、使用要求:

    1、须均匀给料;给料量以满足设备处理量为准,一次投料过多,阻碍物料在筛面上的正常运动,不但易使筛网疲劳变松,而且会降低物料处理量。一次性给予大量物料,会使本身处于不平衡运转的电机负荷骤然增加,而造成电机损坏、减低电机的时间。如给料量达不到设备的处理能力,即浪费能源,又降低了产量。

    2、有大冲击力的给料方式,须加装缓冲料斗,物料直接冲击网面,不但消耗振动源所产生的激振力,更易造成网面破损及筛网疲劳,而影响产量及筛分过滤的质量。

    九、XZS系列旋振筛安装调整说明:

    1、机械安装

    当本机被安放位置后,使用者需要是否把机械固定,但注意机械须处在水平位置,否则,会影响本机的运转。机械的电源线须要与保护电机装置的开关相连接。

    2、运转前检查

    ①机身是否处在水平状态。②机座是否固定妥当。③细网是否铺平。④机身框架的束环螺丝是否锁紧。⑤进料管与筛网间的距离是否足够。⑥机身是否接触到其他物品。

    3、如果第二项所示的各都没有问题,则可以把少许需要筛分或过滤的物料倒入筛网中心位置,视物料的流动方向、角度、速度及处理量等加以调整机械。

    4、换细网方法

    (一)结构方法一:

    步骤一:先把束环螺丝松开卸下上框,把已破损的细网取下,代之以新的细网。

    步骤二:把细网平铺在粗网上,重新把上框放回原位,在四周用手把细网拉紧,在机身对边两端上框与下框的框缘处,各用一把钳,把上框与下框夹紧。

    步骤三:把四周突出框缘外的细网除预留约两公分外,其余剪掉。

    步骤四:束环重新套上,松掉钳,把束环螺丝锁紧。

    步骤五:用软锤子均匀敲打束环四周,再将铜螺母锁紧,换细网结束

    (二)结构方法二:

    采用绷网环固定细网换网步骤:

    步骤一:同“结构方法一”中的“步骤一”。

    步骤二:把细网平铺在粗网上,均匀压上绷网环,细网平整且不可太紧,给上框下压时预留绷紧度,以免细网被拉破。

    步骤三:剪除多余筛网,束上密封圈。



    5、换粗网方法

    粗网如破损,可自行修理,如果无法修理,请即送回本公司修理。宜多一组粗网备用。
