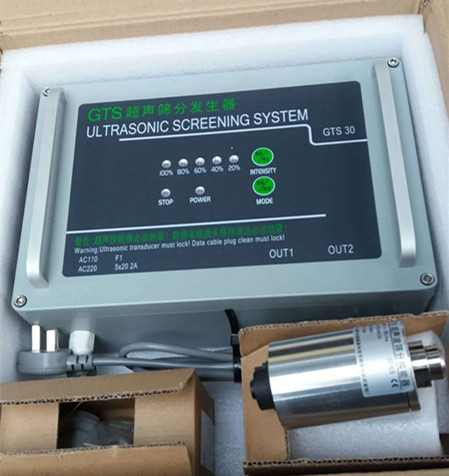

    GTS-30超声波筛分发生器,换能器带连接线

    发布时间:2023-03-31   来源:沃尔森机械   浏览量:628次

                                 GTS-30超声波筛分发生器,换能器带连接线。

    超声波发生器分多种型号,超声波电源有外置式和内置式两种,较常用的有G35-200型超声波系统,电源箱带换能器带连接线,超声波系统型号规格不同,价格各不同,型号从400-1500mm,根据型号报价格.

    外置式超声波换能器价格贵点,结构不一样,成本高,400-1500mm型号超声波电源发生器,具体价格可电话咨询客服:15537319361马经理。

    GTS-30超声波筛分发生器是个新型超声波系统,无外置内置之分,就一种规格,其外壳和内部结构都发生了变化,更新了系统,更方便使用,成本比普通超声波系统要高很多,功率加大,筛分效果提高了很多,非常受欢迎,使用很广泛。

    1.概述:

    超声波筛分系统是一种简单实用、可靠的筛分系统,是当前网孔堵塞的有效的解决方法。可广泛应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业,筛分过滤精度高,有效解决因团聚、静电、强吸附性卡堵网孔等筛分难题,是筛分行业的一项重大技术突破。



    2.结构:

    超声波检验筛电源:38KHz高频大功率超声波电源。内置微电脑芯片,可根据物料的不同状态进行全程数字频率自动跟踪,无需人工调整,操作简单方便。长时间工作振蒎器发热量低,工作状态稳定。

    HF连接电缆:超声波换能与超声波振动筛电源之间采用电缆连接。

    ●连接器:航空连接插件。

    ●换能器:高性能超声波转换器件。

    ●超声波网架:由外网架与共振器组成。

    筛网:适用于10~635目。



    3.工作原理:

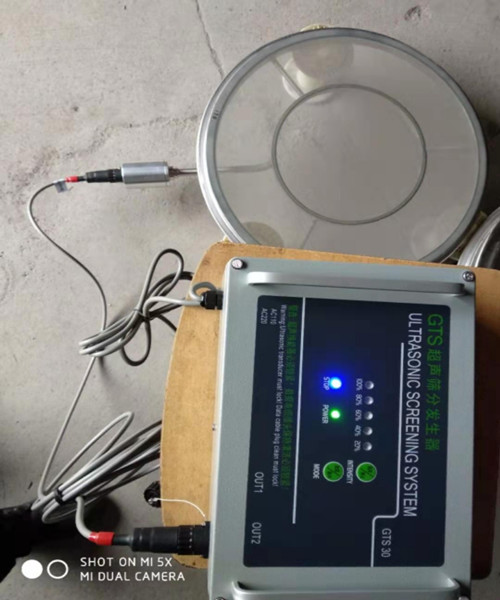

    超声波筛分系统由超声波振动筛电源、HF连接电缆、换能器、共振器组成。超声波检验筛电源产生的高频电通过换能器转换成高频正弦形式的纵向振荡波,这些振荡波传到共振器上使共振器产生共振,然后由共振器将振动均匀传输至筛面。筛网上的物料在做低频三次元振动的同时,叠加上超声波振动,既可防止网孔堵塞,又可提高筛分产量。



    4.技术参数:

    超声波检验筛电源:

    4.1 电原输入:AC220V±10%  50~60Hz

    4.2 整机电流:0.6A

    4.3 高频电流:0.4A

    4.4 工作频率:38KHz

    4.5 工作模式:连续、脉冲

    4.6 环境温度:-10~35



    5.使用说明:

    5.1将换能器锁定在检验筛框上(锁定力度为40~50kg)

    5.2 超声波检验筛电源与检验筛分别供电,超声波振动筛电源为单相供电,两者均需可靠接地。

    5.3 超声波振动筛电源后面板OUT为超声波输出,请把超声波HF连接线插入锁紧,并检查连接可靠。HF连接电缆的航空插头另一端与换能器连接,并保证密封固定牢固。

    5.4 接好超声波振动筛电源的电源及超声波HF连接电缆,检查无误后打开超声波电源开关。随着一声“滴”的声响,超声波振动筛电源起动,显示窗口显示“振动电流XXXmA”,并进入自检状态。通过调整振幅旋钮,即可调整振动幅度(建议振动幅度100~300mA,有利于筛网的寿命)

    5.5 超声波谐振电源共有2种工作状态:连续“—”工作状态和脉冲“”工作状态,正常为连续“—”工作状态。在连续“—”工作状态下,按模式键,进入脉冲“”工作状态。在脉冲“”状态下按连续键,返回连续工作状态。

    6.其它注意事项:

    在使用超声波振动系统前,请仔细阅读本注意项,按说明操作,以免造成设备不必要的损坏。



    6.1 超声波检验筛电源工作输入电压为交流220V

    6.2 在能够满足检验要求的情况下,振动幅度不要超过400ma

    6.4 筛网一定要绷紧,否则影响超声波输出及振动效果。

    6.5 换能器航空插头对接螺丝一定要拧紧,并用绝缘胶带包好,防止进粉尘。在使用中注意保护此连接件。

    6.6 在机器开动前检查换能器与连接线插头的螺母是否锁紧,换能器与筛框是否锁紧(锁紧力度为40~50kg)。在使用过程中,注意机箱与换能器间HF连接电缆的保护,HF连接电缆及换能器插座要注意防潮,连接插头及插座不准进水。

    6.7 如果物料导电,请使用加长型超声波HF连接电缆,把超声波振动筛电源与筛分现场隔离,以防止物料进入电源箱中引起短路。

    6.9 每套超声波系统包括一台超声波振动筛电源,一条HF连接电缆,一个换能器,一个网架。勿与其它厂家超声波系统互换使用,以免造成不必要的损失。



     以上是DTS-30超声波发生器的详细参数,如需定购可电话联系:15537319361马经理。
