超声波系统正确使用方法及连接按装
1 将超声波网架安装到振动筛分设备上。
内置式超声波筛分系统需将超声波换能器提前安装到超声波网架上,安装超声波换能器 时需注意保证超声波换能器螺纹和超声波网架上的安装底座内螺纹同心并内螺纹内没有异 物,超声波换能器与网架上安装底座在顺时针旋转时不会出现卡顿,当超声波换能器与安装 底座用手拧不动的时候才能使用紧固扳手上紧 (详见后面超声波网架使用须知)。

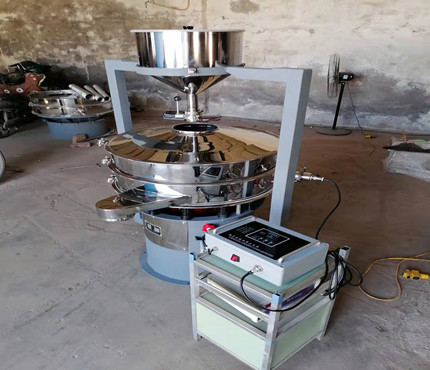

将超声波网架放置到振动筛分设备上,将超声波换能器的供电连接组件从预留的固定孔 中穿出 (注意超声波换能器供电连接组件的方向,从筛网面向下看超声波换能器供电连接组 件的方向是逆时针方向,超声波换能器供电连接组件起到一个拉紧弹簧的作用,可以避 免 在筛分过程中超声波换能器退丝松动) 并用螺母锁紧,然后将超声波网架和振动筛分设备 紧固安装好。
外置式超声波网架导波杆从导波杆密封组件中穿出(密封组件外压紧件及密封胶垫取出 状态),将超声波网架与振动筛分设备紧固。
安装密封组件外压紧件及密封胶垫,然后安装外置式超声波换能器 (注意外置式换能器 外壳不能受力,拆装需要用对应扳手在换能器前段卡口处拆装)。
2.使用随机的超声波换能器馈电线一头与超声波换能器对接好锁紧,将馈电线反向折回去
(向振动筛分设备方向),用扎带或其它柔性线束捆扎固定到超声波换能器或者连接组件上, 这样做是为了延长超声波馈电线的使用时间。

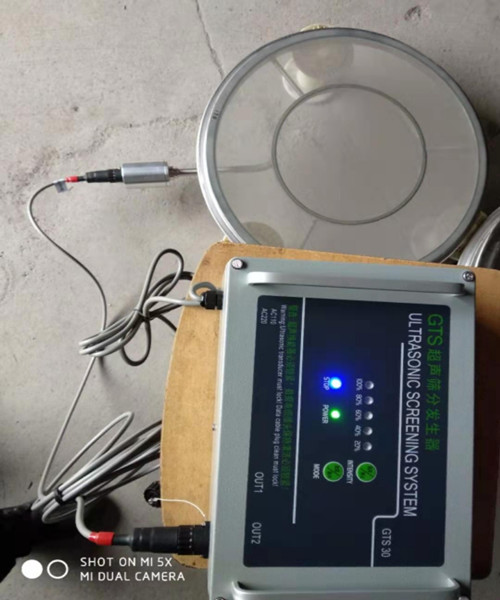

将超声波馈电线的另外一头与超声波发生器上相应的输出插座连接锁紧。 将交流输入线插到相应的插座上锁紧,然后将另一端插入供电插座上。
3. 确认振动筛分设备及超声波系统的电源输入等级正确,地线连接好。
1) 、打开振动筛分设备电源
2) 、打开超声波系统电源
3) 、确认振动筛分设备运转正常无异响。
4 ) 、打开物料输送设备向振动筛分设备输送待筛分的物料 开始筛分作业。
先停止物料输送设备
等待 1-2 分钟后关闭超声波系统电源
等候 1 分钟左右关闭振动筛分设备电源。

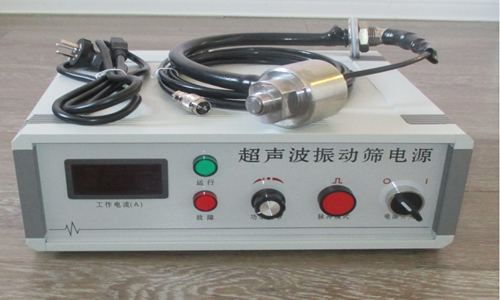

3.超声波系统的功率大小和筛分产量成正比,超声波系统的功率大小和筛网时间成反比。 根据所需产量和耗材 (筛网) 的调节超声波系统的功率大小,每次调节以后超声波系统 内 部的 MCU 会在调节以后 3-5 秒出现一个记忆动作:功率降为 0 并恢复到设定的功率, 以 后每次开机会自动保持在设定功率位置。
对于比重较轻的物料建议使用脉冲工作方式,开机后按一下连续/脉冲,超声波系统开 始间歇性工作:工作 1 秒 停止 1 秒,模拟功率显示条从功率
0 到设定功率闪烁,再按一次 连续/脉冲按键恢复到连续状态,开机默认为连续工作方式。
以上就是超声波系统正确使用方法及连接按装要点,台需定购可电话咨询客服:15537319361马经理,
