    给料设备

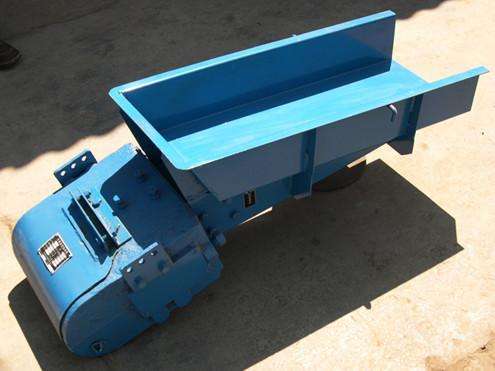

    GZ系列电磁振动给料机

    电磁振动给料机广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中,在生产流程中,用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去...
    咨询热线:17698232203 侯经理
    • 产品介绍


    GZ系列电磁振动给料机主要特点:
    1.由于可以瞬时地改变和启闭料流,所以给料量高的精度。
    2.体积小,重量轻,结构简单,安装方便,无转动部件不需润滑,维修方便,运行费用低。
    3.电磁振动给料机由于运用了机械振动学的共振原理,双质体在低临界近共振状态下工作,因而消耗电能少。
    4.由于给料槽中的物料在给料过程中连续地被抛起,并按抛物线的轨迹向前进行跳跃运动,因此给料槽的磨损较小。
    5.本系列电振机的控制设备采用了可控硅半波整流线路,因此在使用过程中可以通过调节可控硅开放角的办法方便地无级地调节给料量,并可以实现生产流程的集中控制和自动控制。



    GZ系列电磁振动给料机主要用途:
    电磁振动给料机广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中,在生产流程中,用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。

    GZ系列电磁振动给料机工作原理:


    电磁振动给料机的激振器电磁线圈的电流是经过单相半波整流的,当线圈接通后在正半周内有电流通过,衔铁与铁芯之间便产生了一脉冲电磁力互相吸引,这时槽体向后运动,激振器的主弹簧发生变形储存了势能,在负半周线圈中无电流通过,电磁力消失,主弹簧释放能量,使衔铁和铁芯朝反方向离槽体向前运动,于是电磁振动给料机以交流电源的频率作每分钟3000次的往复振动,由于槽体的底平面与激振力作用线有夹角,因此槽体中的物料沿抛物线的轨迹连续不断地向前运动。调节整流电压的高低,即可控制电磁振动给料机的送料量。给料机采用可控硅整流供电。改变可控硅的导通角,即可控制输出电压的高低。根据使用条件,可取不同信号来控制可控硅导通角的大小以达到自动定量送料的目的。


    GZ系列电磁振动给料机参数表

    类型 型号 生产率
    (t/h)
    给料粒度
    (mm)
    双振幅
    (mm)
    电压
    (V)
    电流(A) 有功功率
    (KW)

    控制箱
    型号

    重量
    (kg)
    水平 -10 0 工作电流 表示电流
    基本型 GZ1 5 7 50 1.75 220 1.34 1.0 0.06 XKZ-5G 3 73
    GZ2 10 14 50 3.0 2.3 0.15 146
    GZ3 25 35 75 4.58 3.8 0.20 217
    GZ4 50 70 100 8.4 7.0 0.45 XKZ-20G 2 412
    GZ5 100 140 150 12.7 10.6 0.65 656
    GZ6 150 210 200 1.5 380 16.4 13.3 1.5 XKZ-20G 3 1271
    GZ7 250 350 250 24.6 20 3.0 XKZ-100G 3 1920
    GZ8 400 560 300 39.4 32 4.0 3040
    GZ9 600 840 350 47.6 38.6 5.5 XKZ-200G 3 3750
    GZ10 750 1050 500 39.4×2 32×2 4.0×2 XKZ-200G 3 6491
    GZ11 1000 1400 500 47.6×2 38.6×2 5.5×2 7680
    上振型 GZ3S 25 35 75 1.75 220 4.58 3.8 0.20 XKZ-5G 2 242
    GZ4S 50 70 100 8.4 7.0 0.45 XKZ-20G 2 457
    GZ5S 100 140 150 12.7 10.6 0.65 666
    GZ6S 150 210 200 1.5 380 16.4 13.3 1.5 XKZ-20G 3 1246
    GZ7S 250 350 250 24.6 20 3.0 XKZ-100G 3 1960
    GZ8S 400 560 300 39.4 32 4.0 3306
    封闭型 GZ1F 4 5.6 40 1.75 220 1.34 1.0 0.06 XKZ-5G 2 77
    GZ2F 8 11.2 40 3.0 2.3 0.15 154
    GZ3F 20 28 60 4.58 3.8 0.20 246
    GZ4F 40 56 60 8.4 7.0 0.45 XKZ-20G 2 464
    GZ5F 80 112 80 12.7 10.6 0.65 668
    GZ6F 120 168 80 1.5 380 16.4 13.3 1.5 XKZ-20G 3 1278
    轻槽型 GZ5Q 100 140 200 1.5 220 12.7 10.6 0.65 XKZ-20G 2 682
    GZ6Q 150 210 250 380 16.4 13.3 1.5 XKZ-20G 3 1326
    GZ7Q 250 350 300 24.6 20 3.0 XKZ-100G 3 1992
    GZ8Q 400 560 350 39.4 32 4.0 3046
    平槽型 GZ5P 50 70 100 1.5 220 12.7 10.6 0.65 XKZ-20G 2 633
    GZ6P 75 105 100 380 16.4 13.3 1.5 XKZ-20G 3 1238
    GZ7P 125 175 100 24.6 20 3.0 XKZ-100G 3 1858
    宽槽型 GZ5K1 210 100 1.5 220 12.7×2 10.6×2 0.65×2 XKZ-20G 2 1316
    GZ5K2 240 100 1343
    GZ5K3 270 100 1376
    GZ5K4 300 100 1408



    GZ系列电磁振动给料机结构形式的分类及用途

    类 型

    生产率计算比重(T/m 3 )

    用 途

    基本型

    1.6

    结构形式为下振式,用于无特殊要求的物料给料

    上振型

    1.6

    振动器安装在料槽上方,配置空间不够的情况安装使用,其它与基本型相同

    封闭型

    1.6

    适用于易碎颗粒、粉尘较大及具有挥发性的物料给料

    轻槽型

    1.0

    比重较小的轻比重物料给料

    平槽型

    按配煤和选煤条件给出

    适用于薄料层均匀给料,可用于配料(例如配煤)

    宽槽型

    按配煤和选煤条件给出

    主要用于选煤,亦可用于向筛分设备给料


    实际物料比重大于或小于上述计算比重时,生产率应按实际物料比重进行折算。实际生产率和给料机的安装方式、料层的厚度、 物料含水量、粘性、摩擦系数等有关,选用时请参考详细选型手册。
