    实验室筛分

    超声波试验筛

    超声波试验筛检验精度高,是当前实验室在做微细粉分样筛选时网孔堵塞的比较有效的解决仪器。...
    咨询热线:17698232203 侯经理
    • 产品介绍

    超声波试验筛检验精度高,是当前实验室在做微细粉分样筛选时网孔堵塞的比较有效的解决仪器。可广泛应用于制药、冶金、化工、选矿、食品等行业的实验室,具有筛分过滤精度高、网孔不堵塞等特点,真正解决了因团聚、静电、强吸附性卡堵网孔等实验室筛分难题,是筛分行业的重大技术突破。

    结构部件

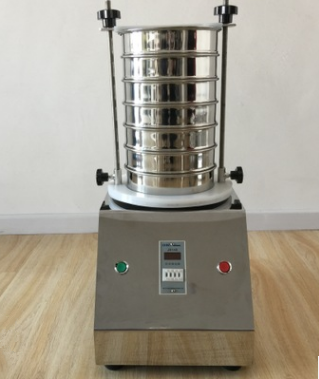

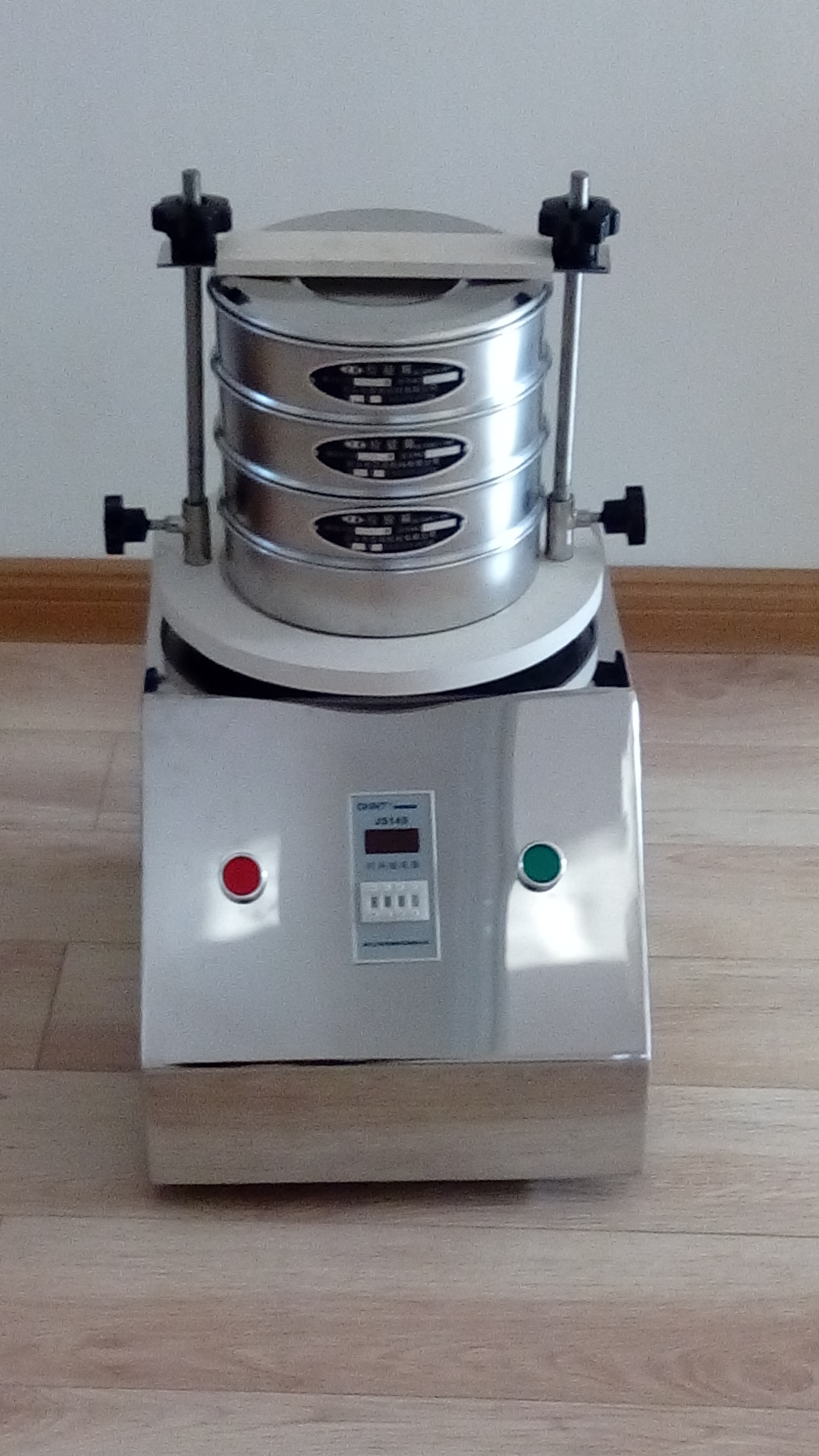

    A:标准试验筛(主机)-DH-300试验筛是一种可定时自动关机,保证试验重复性,功能全操作简单的粒度分析仪器。可将一种颗粒料同时精密分出2~8个粒子段。可用于浆液料的细度及杂物含量分析。

    B:超声波振动电源-内置微电脑芯片,可根据超声波的不同状态进行全程数字频率自动跟踪,操作简单方便,长时间工作振荡器发热量低,工作状态稳定。

    C:T200型试验筛框-在Φ 200筛框上装置有超声波振荡器。

    D:高频连接线-T200型试验筛框与超声波振动电源之间采用电缆连接。

    E:连接器-航空连接插件。

    F:振荡器-高性能超声波转换器件。




    基本工作原理

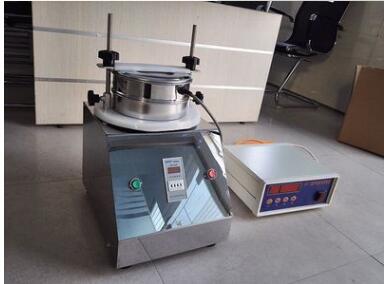

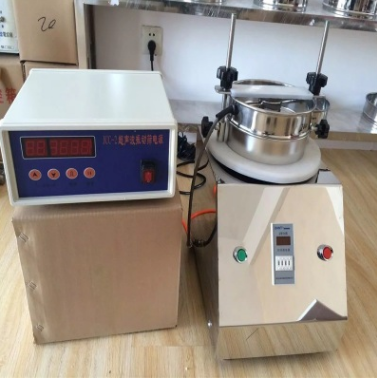

    超声波试验筛由超声波振动电源、DH-300试验筛(主机)、T200型试验筛框,高频连接线、连接器组成。超声波振动电源产生的高频电振荡由振荡器转换成高频正弦形式的振荡波,振荡器将振荡波均匀传输至筛面。筛网上的物料在做低频三次元振动的同时,叠加上超声波振动,既可防止网孔堵塞,又可提高筛分产量和质量。



    一般技术数据



    超声波振动电源:

    4.1 电源输入: 交流220V±10%

    4.2 整机电流: ≤0.6A

    4.3 高频电流: ≤0.5A

    4.4 工作频率: 30KHz

    4.5 工作模式: 连续、 脉冲

    4.6 环境温度: -10~40℃

    DH-300试验筛(主机):|

    名称

    单位

    参数

    筛框

    1~8

    筛框直径

    mm

    Φ200 Φ100 Φ75

    筛分粒度

    mm

    0.025~3

    噪音

    dB

    小于50

    振幅

    mm

    0~3

    振动频率

    次/分

    1400

    外形尺寸

    长宽高

    360:300:370+N*50

    电源

    V;HZ

    220;50

    整机重量

    Kg

    36 (不含筛框)


    使用说明



    5.1 关于供电: 超声波控制系统与试验筛分别供电,试验筛与超声波电源均为单相供电。

    5.2主机与超声波振动电源的连接:将T200型试验筛框中的振荡器的连接线上的插头插入超声波振动电源后面的插座,打开电源超声波振动电源开始工作,根据筛分需要调节功率旋钮。

    5.3 DH-300试验筛的操作:先将T200型试验筛框放置试验筛托盘上调节夹具高度,拧紧M12与M8螺母,然后将电源线插头插入220V插座,根据测试要求调节时间计时器,打开开关试验筛开始工作,时间计时器倒计时归零时主机自动关闭。


    超声波振动电源



    6.1 有无缝续流电路,性能更卓越。

    6.2 真正的频率自动追踪功能:自动追踪输出电感和振头谐振频率,振动效果不会随温度,湿度,振子老化以及使用时间等条件的变化而变化,使振动效果一直保持在高水平,频率偏差仅为0.1‰,转换效率≥92% 。

    6.3 输出电流为纯正旋波,可以延长振子及信号发生器本身的寿命。

    6.4自动扫频功能:扫频频率从10HZ-2KHz可调,扫频功率从10%-99%,使振动效果更好。(可产生变化的多次谐波)

    6.5 输出电流纹波 ≤1%,使振动效果更稳定,可良好的保护振子不受损坏。

    6.6 采用闭环控制,输出电流更稳定,使电流不会随输入电压、振子老化等条件变化而变化,可持久保持功率强劲。(市场上的产品多为开环电路控制,就是说只看到前端的电流,前后不能很好的沟通,造成前后不一)

    6.7 输入功率可调。

    6.8 输入电流显示,频率追踪指示,过温度指示,输出短路指示,振头失效指示.可更为直观的了解其工作状态(智能型设备)。

    6.9 保护功能:过功率保护,过电流保护,过电压保护,欠压保护,频率追踪失效保护,过温度保护,输出短路保护, 在不同状态下均能对信号发生器和振子进行保护,延长整机工作寿命.(可以起到隔离的作用,当振子损坏时,不会同时造成发生器的损坏,反之道理同样,发生短路时可以自动适应, 不至于损坏机器)

    6.10 开机防止冲击电路,软启动以防止振头瞬间功率过大而损坏.(防止开机瞬间电流突然变大,损坏电路)
