    矿用筛分设备

    ZSG矿用振动筛

    矿用振动筛是我公司自行研制的一种高效的筛分设备,主要用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的筛分行业...
    咨询热线:17698232203 侯经理
    • 产品介绍

    矿用振动筛产品概述:
    矿用振动筛是我公司自行研制的一种高效的筛分设备,主要用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的筛分行业,尤以冶金行业用途较广泛,是高炉槽下、焦化厂、选矿厂常用的筛分机械。采用节能振动电机作振动源,橡胶弹簧支撑并隔振,处理量大,筛分效率高,筛网有大的安装倾角,拼块组装筛板,更换方便,使用寿命长。

    ZSG矿用振动筛型号含义:
    ZSG-10×20
    ┬ ┬ ┬ ┬
    │ │ │ │
    │ │ │ └────────- 筛面长度(dm)
    │ │ │
    │ │ └────────── 筛面宽度(dm)
    │ │
    │ └───────────- 产品代号

    └───────────── 振动筛系列代号

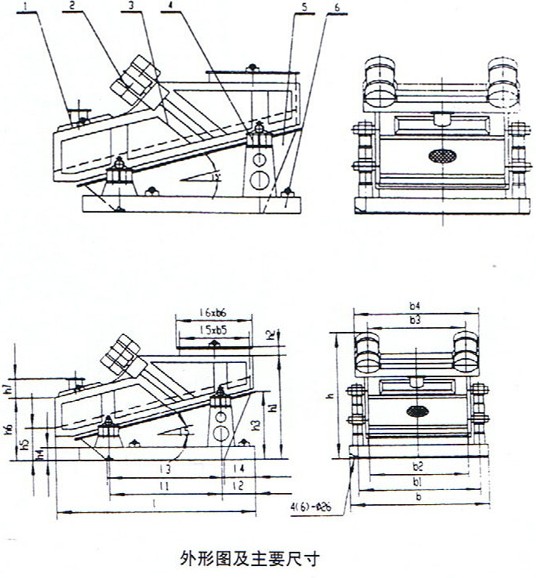

    ZSG矿用振动筛外形尺寸图:

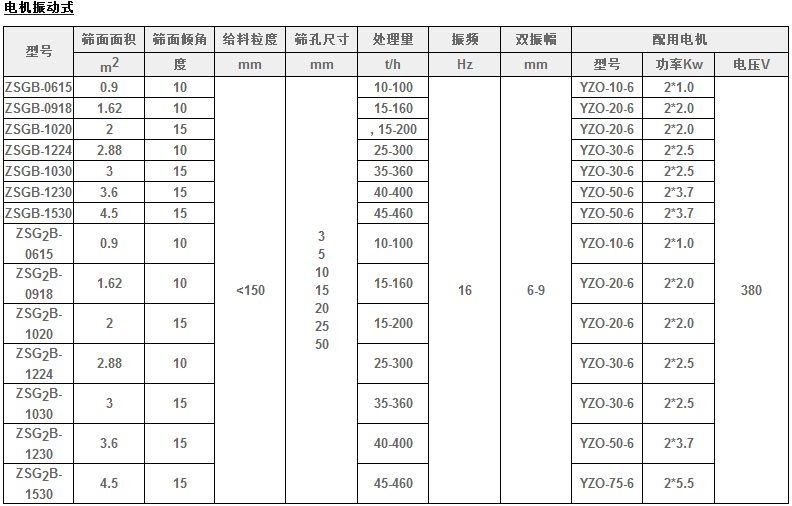

    ZSG矿用振动筛技术参数:

    说明:
    1、表中所列各参数均系定型产品在标态、额定工况下的参考数值;
    2、处理量系指物料粒度分布均匀、松散密度为(1.2~1.6t/m3)、水分含量不大于5%的沙石类物料参考值;
    3、各参数仅反映设备主要结构类型和外形尺寸,谨供用户选型参考,具体结构及主要技术参数以技术和供货合同为准。

    矿用振动筛工作原理和结构:
    矿用振动筛是利用振动电机或普通电机外拖动或自振源驱动,使筛体沿激振力方向作周期性往复振动,物料在筛面上沿直线方向作抛物线运动,从而达到筛分目的。ZSG矿用振动筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。矿用振动筛工作时,由激振器产生的激振力通过筛箱传递给筛箱内的筛面上,因激振器产生的激振力为纵向力,迫使筛箱带动筛网面作纵向前后位移,在一定条件下,筛网面上的物料因受激振力作用而被向前抛起,落下时小于筛孔的物料则透筛而落到下层,物料在筛网面上的运动轨迹为抛物运动,由于这样周而复始的物料运动,物料从入料端落入筛箱后,迅速前进、松散、透筛,成筛分作业。
    ZSG系列矿用振动筛有筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用。 SG系列矿用振动筛采用振动电机做为激振源,调节振动电机激振力的大小,可以改变筛机的振幅。 减振系统有橡胶弹簧、支承座等组成。本系列振动筛振动电机安装方式可分为上振式和侧振式,减振装置安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。
