    直线振动筛

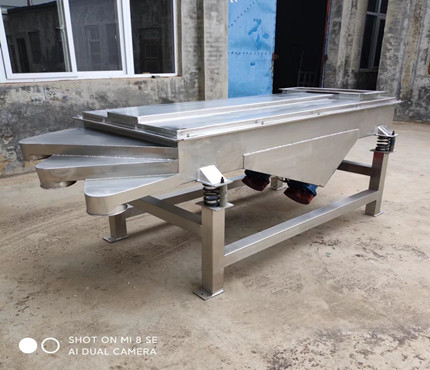

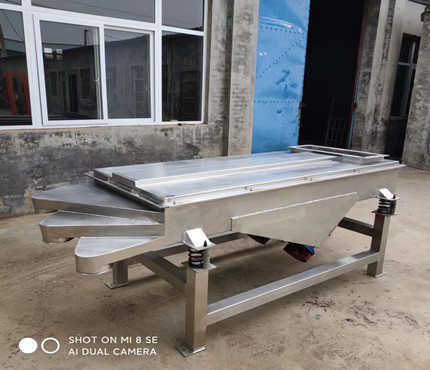

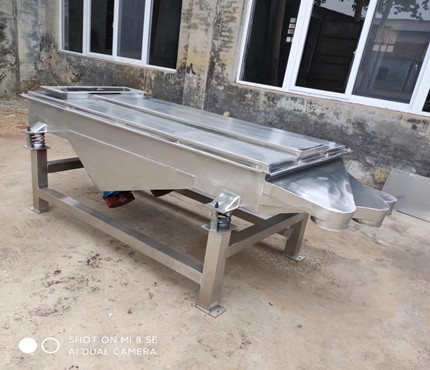

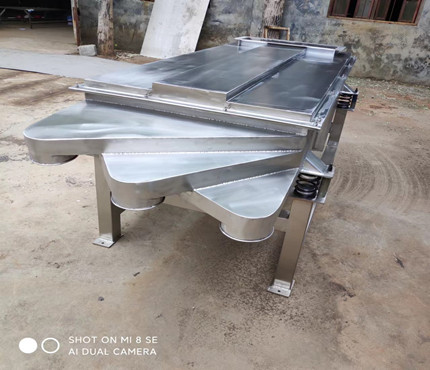

    820双层不锈钢直线振动筛

    ZS系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨...
    咨询热线:17698232203 侯经理
    • 产品介绍

    一、工作原理

    ZS系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.0745mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm.

    二、工作特点

    该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用时间长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

    三、主要适用行业

    该产品广泛适用于化工、食品、塑料、冶金、玻璃、水泥、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

    四、筛分原理

    物料从给料机均匀地进入筛分机的进料口,在振动电机的激振下,向出料口方向边跳动边筛分,通过多层筛网筛分出数种产品和不适合的筛上、筛下物,分别从各自的出口排出,流入料仓或盛料筒.

    五、主要技术参数和外形尺寸:

    型    号

    ZS-520

    ZS-525

    ZS-530

    ZS-1020

    ZS-1025

    ZS-1030

    公称尺寸(mm)

    500×2000

    500×2500

    500×3000

    1000×2000

    1000×2500

    1000×3000

    物料粒度(mm)

    0.074--10

    0.074--10

    0.074--10

    0.074--10

    0.074--10

    0.074--10

    振次(/)

    960

    960

    960

    960

    960

    960

    筛面倾角

    7°

    7°

    7°

    7°

    7°

    7°

    振    幅

    34.5

    34.5

    34.5

    34.5

    34.5

    34.5

    层    数

    1--6

    1--6

    1--6

    1--6

    1--6

    1--6

    功率(kw)

    2×(0.4-0.75)

    2×(0.4-0.75)

    2×(0.4-0.75)

    2×(0.4-1.1)

    2×(0.4-1.1)

    2×(0.4-1.5)

    六、结构说明

    本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

    1、筛箱:由数种厚度不同的钢板焊制而成,具有的强度和刚度,是筛机的主要组成部分。

    2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

    3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

    4、振动电机(使用与维修方法详见振动电机使用说明书)

    5、电机台座:安装振动电机,使用前连接螺钉须拧紧,新筛机试用前三天、须反复紧固,以免松动造成事故。

    6、减振弹簧:阻止振动传给地面,同时支持筛箱的部重量,安装时,弹簧须垂直与地面。

    7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱须垂直与地面,两支柱下面的槽钢应相互平行。
