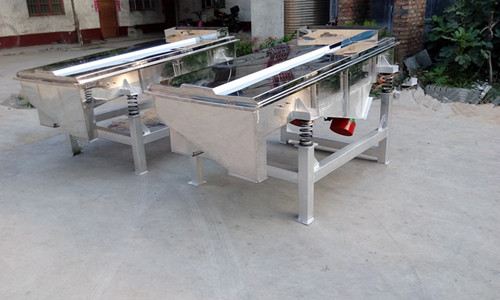

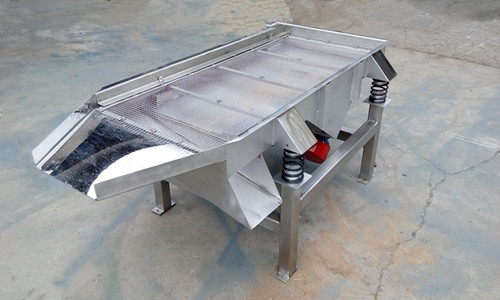

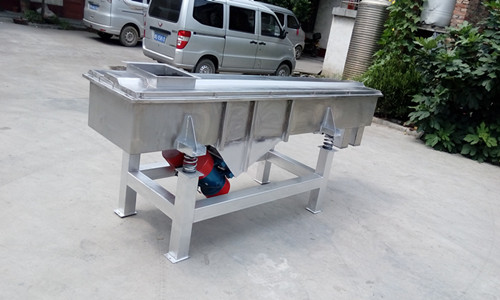

304不锈钢直线震动筛

两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。

二、工作特点

该产品筛分精度高、处理量大、结构简单、、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

三、主要适用行业

该产品适用于化工、食品、塑料、医药、冶金、玻璃、水泥、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

四、型号说明

Z----------------------------------电机系列振动代号

S---------------------------------筛分设备代号

10--------------------------------筛网宽度mm

30--------------------------------筛网长度mm

1---------------------------------筛网层数

五、筛分原理

物料从给料机均匀地进入筛分机的进料口，在振动电机的激振下，向出料口方向边跳动边筛分，通过多层筛网筛分出数种产品和不适合的筛上、筛下物，分别从各自的出料口排出，流入料仓或盛料筒.

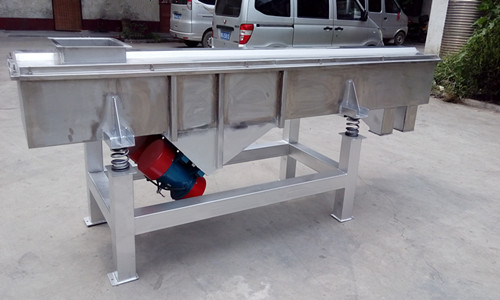

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量的木材制成，主要用来保持筛网平整，达到正常筛分。

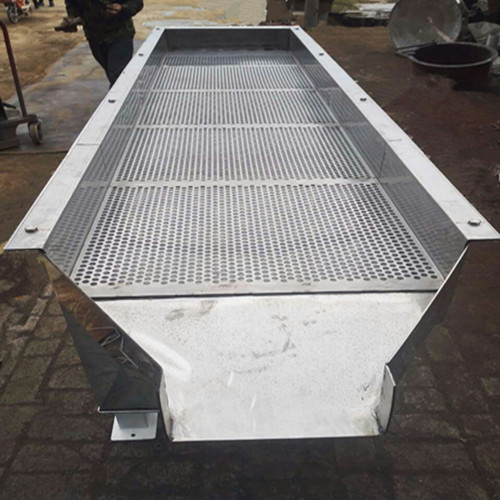

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉须拧紧，新筛机试用前三天、须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的重量，安装时，弹簧垂直与地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱垂直与地面，两支柱下面的槽钢应相互平行。
